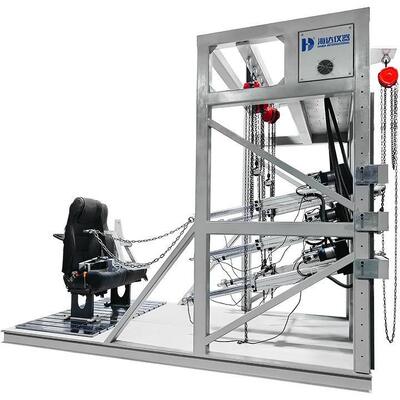

Gordelankerpunt sterkte tester (elektrische cilinder type)

Deze testapparatuur is ontworpen volgens de testvereisten van de gebruiker en relevante normen. Het wordt gebruikt om de structurele sterkte en veiligheidsbetrouwbaarheid van verschillende autostoelframes, hoofdsteunen, veiligheidsgordels en complete stoelen te testen onder zowel statische als dynamische omstandigheden. Het is bedoeld om het productieproces van de stoel en het geassembleerde eindproduct te evalueren door de sterkte te onderzoeken die elke lasverbinding, alle verbindingen en vergrendelingsmechanismen kunnen weerstaan ​​wanneer ze worden onderworpen aan gespecificeerde richtingen en krachten. Dit maakt het mogelijk om de sterkte en de overeenkomstige vervorming van het stoelframe en de afgewerkte stoel te beoordelen. De apparatuur registreert automatisch verschillende waarden, zoals kracht, sterkte, verplaatsing en vervorming via een computer, en genereert automatisch testcurven en testrapporten.

ECE R17; ECER80; ECE R14; FMVSS207; GB150832006; GB141672006; GB/T 13057:2003

De testbank dient ter montage en ondersteuning van het elektrische cilinderlaadsysteem. Het frame van de testbank heeft drie horizontale balken, waarop elk drie servo-elektrische cilinders zijn gemonteerd. De verticale hoogte van elke balk is verstelbaar via een handmatig hefmechanisme, waardoor de verticale positie van de drie elektrische cilinders op elke balk kan worden aangepast. (PS: De afstand van het laagste punt van de actuator op de onderbalk tot het testplatform is 200 mm.) De drie elektrische cilinderconstructies op elke balk zijn gemonteerd op horizontale geleiderails en hun horizontale posities worden handmatig aangepast. Zodra de horizontale positie goed is afgesteld, kan deze worden vergrendeld met behulp van de achterste vergrendeling. Een balanceermechanisme, gemonteerd op de horizontale geleiderails, elimineert de invloed van de zwaartekracht van de cilinder en past de laadhoek aan. Dit balanceermechanisme beweegt automatisch mee met de horizontale beweging van de elektrische cilinder. Het instelbereik van de positie en hoek van de elektrische cilinder is niet gespecificeerd.

1. Dit systeem zorgt voor automatische controle van het testproces en automatische opslag van testresultaten.
2. Het systeem maakt gebruik van het Windows-platform, waardoor verschillende testparameters kunnen worden ingesteld volgens teststandaarden. Het vergemakkelijkt ook het eenvoudig ophalen van gegevens en curven die zijn opgeslagen in de database, en het evalueren en bewerken van testrapporten.
3. Testrapporten zijn gestandaardiseerd en de outputtestgegevens zijn nauwkeurig en gestandaardiseerd.
4. De elektrische en elektronische subsystemen omvatten de volgende elementen: ① Verdeelkast; ② Controle- en data-acquisitieconsole, inclusief bedieningsinterface, instellingen, kalibratie, analyse, enz.; ③ Afstandsbedieningshendel.
