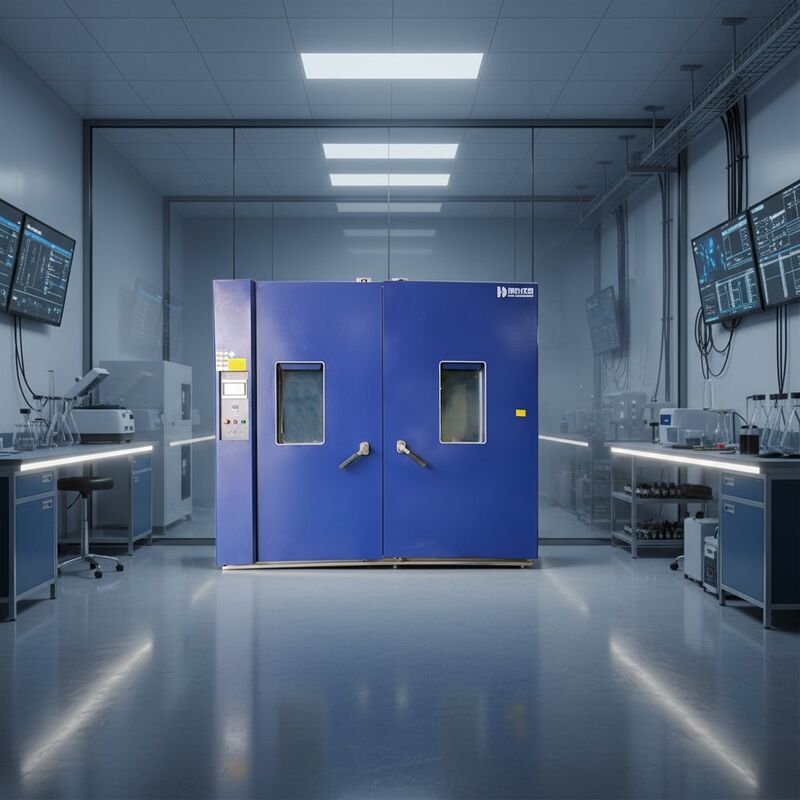

Vochtigheidstest laag en leeg waterniveau Alarm Temperatuur Vochtigheidskamer
Temperatuur- en luchtvochtigheidskamer.pdf
Download:Temperatuur- en luchtvochtigheidskamer.pdf
Functie en toepassing:
Vochtigheidscontrole Alarm voor laag en leeg waterniveau Temperatuur Vochtigheidskameris voornamelijk bestemd voor het testen en bepalen van de parameters en prestaties van elektrische en elektronische producten, chemicaliën en materialen bij verandering van de omgeving bij hoge temperatuur,laagtemperatuur- of constante test.Het kan verschillende omgevingsomstandigheden (temperatuur en vochtigheid) op een product of materiaal simuleren. Het is geschikt voor het testen van de prestaties van materialen, zoals warmteweerstand,droog en koud bestandHet is breed toepasbaar op de luchtvaartindustrie, de automobielindustrie, de halfgeleidersindustrie, de chemische industrie, de farmaceutische industrie, de voedingsmiddelenindustrie, de huishoudelijke apparatuurindustrie en het wetenschappelijk onderzoek.
Structuur en Kenmerken:
1.temperatuurvochtigheidskamer bestaat uit de kamer, koelsystemen, verwarmingssystemen, luchtcirculatiesysteem en besturingssysteem.
2.De werkkamer is gemaakt van hoogwaardig SUS#304 roestvrij staalmateriaal, de buitenste behuizing heeft een A3-staalplaat, elektrostatisch sproeien op het oppervlak.
3Het isolatiesysteem maakt gebruik van superfijne glasvezelwol of polyurethaan schuim om de temperatuur van de binnenkamer te waarborgen.
4.De temperatuur- en luchtvochtigheidsregeling is gebaseerd op de Koreaanse TEMI880 programmabele touchscreen-temperatuur- en luchtvochtigheidsregelaar met automatische berekening van de PID-functie.
5.Aanvaart stoombevochtigingsmethode, automatische watercirculatie, met functies van automatisch water vullen.
6Het koelsysteem is van origine Frans.Tecumseh"koelinstallatie en complete sets koelonderdelen.
7Invoermodus PT100 sensor.
8Het systeem voor opwarming, afwarming, ontvochtiging en bevochtiging kan onafhankelijk worden bediend om de testkosten te verlagen.de levensduur van de machine verlengen en het aantal storingen verminderen.
Standaard kenmerken:
- Roestvrij staal# 304 voor interieur
- Verf van staal voor buitenwerk
- Door met schuimisolatie voor stijfheid en lange levensduur
- Plastic watertank gemakkelijk te onderhouden
- Bewakingsvenster met vorstvrije functie
- Hoogwaardig koelsysteem
- Eenvoudige gebruikersinterface voor TEMI-880 PLC-controller
- Een 100 mm kabelpoort/opdrachtgever
- Eén plank, 10 kg laden en 4 rollen inbegrepen
- Van type Sirocco, L134, Fan
- PID-gecontroleerde luchtbevochtiger van roestvrij staal
- DuPont R-404A [Fluorvrij] koelmiddel / 23 voor onder -40 °C
- USB-poort voor gegevensuitvoer
- Inrichtingslampen tegen explosieven
- Gegevens loggen grafiek recorders, papierloze recorders opgeslagen gegevens in de PLC.
2Specificaties:
Bereik 40 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Voorlopig
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperatuurbereik:
|
-40 °C 150 °C
|
|
Koelcapaciteit
|
~ 2 kW bij -20°C
|
~ 2,5 kW bij -20°C
|
~ 4,5 kW bij -20°C
|
| |
~ 5,5 kW bij 20 °C
|
~ 8 kW bij -20°C
|
~ 8,5 kW bij -20°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
Bereik 70 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Voorlopig
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperatuurbereik:
|
-70 °C 150 °C
|
|
Koelcapaciteit
|
~ 2,5 kW bij -50°C
|
~ 3 kW bij -50°C
|
~ 5 kW bij -50°C
|
| |
~ 6,5 kW bij 50 °C
|
~ 8,5 kW bij -50°C
|
~ 9 kW bij - -50°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
3. Prestaties van de testkamers met hoge stabiliteit bij lage temperatuur en vochtigheid:
Een evaluatie van de prestaties om de juiste kamers voor u te voorzien.
Om de prestaties van uw temperatuur- en luchtvochtigheidscyclusapplicatie beter te garanderen, kan Haida een gegarandeerde prestatieberekening op basis van uw ingediende vereisten leveren.
Gebruik de onderstaande vragen als gids om uw testplan te bepalen. U kunt deze informatie vervolgens aan onze laboratoriumconsultant geven of ons e-mailen, zodat deze deze kan beoordelen.Een aanbevolen model met een geschikte koelkastgrootte zal u.
Kenmerken:
1. Niet-corrosief
2- Zeer efficiënt.
3.Lange levensduur
4.Perfect ontwerp
5- Een stevige constructie.
6.Luchtcirculatie voor een gelijkmatige luchtstroom in de binnenkamer
7Temperatuur en luchtvochtigheid worden onafhankelijk gecontroleerd.
8.Adopt milieuvriendelijk koelmiddel
Optioneel accessoire:
1.Japanse invoer "OYO" Touch Screen Programmable Temperature Controller/Japanse invoer UMC serie Touch Screen Programmable Temperature Controller
2.Duitsland "Copeland" halfgesloten koelcompressoren
3.RS485 poort en communicatie
4Temperatuurproefgat
5- Extra planken.
Systeem- en prestatieopties
- Lage en ultralage luchtvochtigheid Verlengt het luchtvochtigheidsbeheersbereik.
- Waterkoeling.
- Droge lucht zuivering houdt de vochtigheid in de kamer extreem laag door te zuiveren met -40 °C. Gecomprimeerde luchttoevoer vereist
- Aanvullende planken, 50 kg lading
- Kabelpoorten met flexibele siliconen stekker, met een diameter van 50, 100, 150 mm of die voor de klant specifiek zijn
(Normaal luchtvochtigheidsbereik in het diagram)
4. Zicht:
(Geavanceerd koelontwerp is vooral compact voor HD-serie kamers)
