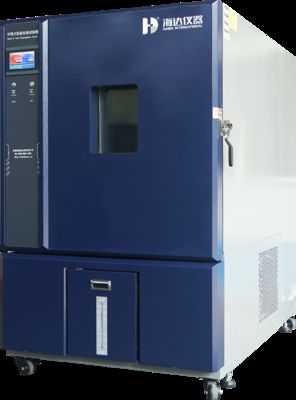

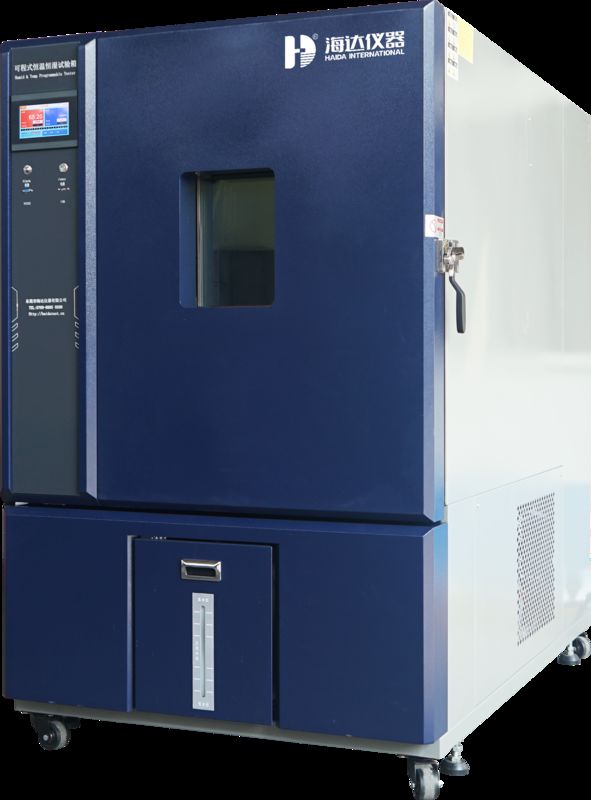

Gecertificeerde laboratoriumtoetsmachines voor luchtvochtigheid en -temperatuur
HD-E702-100-7 Klimaatkamer.pdf
Samenvatting:
Environmental Testing Chamber wordt gebruikt om verschillende soorten materialen te testen op hun tolerantie voor warmte, kou, droogheid en vochtigheid.
Het is van toepassing op alle soorten elektronische producten, elektrische apparaten en producten uit de sectoren communicatie, instrumenten, auto's, plastic, metaal, voedingsmiddelen, chemische stoffen, bouwmaterialen,medische en ruimtevaartindustrie.
Kenmerken
De kamers van de HD-serie hebben een temperatuurverandering van 1 tot 3 °C per minuut bij gemiddelde luchtvochtigheid van 10% tot 95%.Er zijn 6 maten met binnenvolumes van 100 tot 1000 liter of we bieden ook op maat gemaakte kamers van de grootteOp het geavanceerde model voor fietskamers zijn temperatuurschommelingen van 3 tot 15 °C, gecontroleerde luchtvochtigheid van 10 tot 95%.
Internationale aanvragen
De HD-kamers voldoen aan de internationale testprestatienormen en kunnen over de hele wereld worden geïnstalleerd voor consistente tests in verschillende installaties.Het is een zeer belangrijke stap in de richting van de ontwikkeling van de Europese Unie.En onze kamers hebben twee niveaus van oververhitting en één niveau van overkoeling.De systeemcontroller geeft alarmmeldingen met specifieke hulp bij het oplossen van problemen om snel opnieuw te testen.
Standaard kenmerken:
- Roestvrij staal# 304 voor interieur
- Verf van staal voor buitenwerk
- Door met schuimisolatie voor stijfheid en lange levensduur
- Plastic watertank gemakkelijk te onderhouden
- Bewakingsvenster met vorstvrije functie
- Hoogwaardig koelsysteem
- Eenvoudige gebruikersinterface voor TEMI-880 PLC-controller
- Een 100 mm kabelpoort/opdrachtgever
- Eén plank, 10 kg laden en 4 rollen inbegrepen
- Van type Sirocco, L134, Fan
- PID-gecontroleerde luchtbevochtiger van roestvrij staal
- DuPont R-404A [Fluorvrij] koelmiddel / 23 voor onder -40 °C
- USB-poort voor gegevensuitvoer
- Inrichtingslampen tegen explosieven
- Gegevens loggen grafiek recorders, papierloze recorders opgeslagen gegevens in de PLC.
Specificaties
|
Temperatuur/vochtigheid
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Voorlopig
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperatuurbereik:
|
-70 °C 150 °C
|
|
Koelcapaciteit
|
~ 2,5 kW bij -50°C
|
~ 3 kW bij -50°C
|
~ 5 kW bij -50°C
|
| |
~ 6,5 kW bij 50 °C
|
~ 8,5 kW bij -50°C
|
~ 9 kW bij - -50°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
Bereik 40 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Voorlopig
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperatuurbereik:
|
-40 °C 150 °C
|
|
Koelcapaciteit
|
~ 2 kW bij -20°C
|
~ 2,5 kW bij -20°C
|
~ 4,5 kW bij -20°C
|
| |
~ 5,5 kW bij 20 °C
|
~ 8 kW bij -20°C
|
~ 8,5 kW bij -20°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
| Gerelateerd product |
| HD-E702 |
Professionele temperatuurvochtigheidskamer omgevingsonderzoeksapparatuur
|
| HD-E702 |
Constante temperatuur vochtigheid kamer LCD-display roestvrijstalen plaat
|
| HD-E702 |
ISO-gecertificeerde 1000L professionele wandeling in temperatuurvochtigheid omgevingstestkamer
|
Prestaties
Een evaluatie van de prestaties om de juiste kamers voor u te voorzien.
Om de prestaties van uw temperatuur- en luchtvochtigheidscyclusapplicatie beter te garanderen, kan Haida een gegarandeerde prestatieberekening op basis van uw ingediende vereisten leveren.
Gebruik de onderstaande vragen als gids om uw testplan te bepalen. U kunt deze informatie vervolgens aan onze laboratoriumconsultant geven of ons e-mailen, zodat deze deze kan beoordelen.Een aanbevolen model met een geschikte koelkastgrootte zal u.
Systeem- en prestatieopties
- Lage en ultralage luchtvochtigheid Verlengt het luchtvochtigheidsbeheersbereik.
- Waterkoeling.
- Droge lucht zuivering houdt de vochtigheid in de kamer extreem laag door te zuiveren met -40 °C. Gecomprimeerde luchttoevoer vereist
- Aanvullende planken, 50 kg lading
- Kabelpoorten met flexibele siliconen stekker, met een diameter van 50, 100, 150 mm of die voor de klant specifiek zijn
(Normaal luchtvochtigheidsbereik in het diagram)
