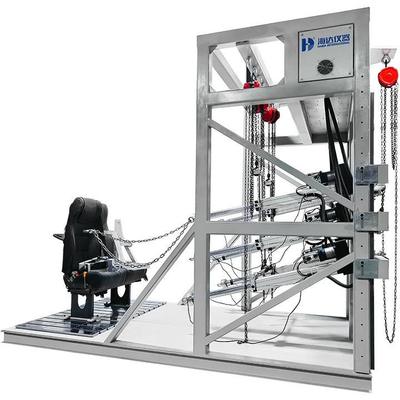

Gordelankerpunt sterkte tester (elektrische cilinder type)

Deze testapparatuur is ontworpen volgens de testvereisten van de gebruiker en relevante normen. Het wordt gebruikt om de structurele sterkte en veiligheidsbetrouwbaarheid te testen van verschillende autostoelframes, hoofdsteunen, veiligheidsgordels en complete stoelen onder zowel statische als dynamische omstandigheden. Het is bedoeld om het stoelproductieproces en het geassembleerde eindproduct te evalueren door de sterkte te onderzoeken die elke gelaste verbinding, alle verbindingen en vergrendelingsmechanismen kunnen weerstaan wanneer ze worden blootgesteld aan gespecificeerde richtingen en krachten. Dit maakt het mogelijk om de sterkte en bijbehorende vervorming van het stoelframe en de afgewerkte stoel te beoordelen. De apparatuur registreert automatisch verschillende waarden zoals kracht, sterkte, verplaatsing en vervorming via een computer en genereert automatisch testcurves en testrapporten.

ECE R17; ECER80; ECE R14; FMVSS207; GB 150832006; GB 141672006; GB/T 13057:2003

De testbank dient om het elektrische cilinderlaadsysteem te monteren en te ondersteunen. Het frame van de testbank heeft drie horizontale balken, elk met drie servo elektrische cilinders. De verticale hoogte van elke balk is instelbaar via een handmatig hefmechanisme, waardoor de verticale positie van de drie elektrische cilinders op elke balk kan worden aangepast. (PS: De afstand van het laagste punt van de actuator op de onderste balk tot het testplatform is 200 mm.) De drie elektrische cilinderassemblages op elke balk zijn gemonteerd op horizontale geleiderails en hun horizontale posities worden handmatig aangepast. Zodra de horizontale positie correct is afgesteld, kan deze worden vergrendeld met behulp van het achterste vergrendelingsmechanisme. Een balanseermechanisme, gemonteerd op de horizontale geleiderails, elimineert de invloed van de zwaartekracht van de cilinder en past de laadhoek aan. Dit balanseermechanisme beweegt automatisch mee met de horizontale beweging van de elektrische cilinder. De instelbereik van de elektrische cilinderpositie en -hoek is niet gespecificeerd.

1. Dit systeem bereikt automatische besturing van het testproces en automatisch opslaan van testresultaten.
2. Het systeem maakt gebruik van het Windows-platform, waardoor verschillende testparameters kunnen worden ingesteld volgens testnormen. Het vergemakkelijkt ook het gemakkelijk ophalen van gegevens en curves die zijn opgeslagen in de database, en de evaluatie en bewerking van testrapporten.
3. Testrapporten zijn gestandaardiseerd en de uitvoer van testgegevens is nauwkeurig en gestandaardiseerd.
4. De elektrische en elektronische subsystemen omvatten de volgende elementen: ① Verdeelkast; ② Bedienings- en data-acquisitieconsole, inclusief bedieningsinterface, instellingen, kalibratie, analyse, enz.; ③ Afstandsbediening.
