Productdetails:
|
Usage: | High and Low Temperature Thermal Shock Test Chamber | Temperaturen. schommeling *2: | ±1.8°C |
---|---|---|---|
Temperaturen. hitte op time*3: | Omringende temperaturen. aan +200°C binnen 30min | Temperaturen. trekkracht neer - tijd *3: | Omringende temperaturen. aan -65°C binnen 70min |
Vermogen:: | Elektronische | Preheating time:: | 30MIN |
Temperature range:: | -60~150℃ | ||
Hoog licht: | Milieu testkamer,milieulaboratorium het testen materiaal |
Hoogte-lage van de Kamerenvironmtntal van de Temperatuur Thermische Schok de Testkamer
1. Beschrijving:
De hoogte-lage van de Kamerenvironmtntal van de Temperatuur Thermische Schok de Testkamer is de perfecte het testen machine van elektronische componenten, metaal, chemische materialen, automatiseringscomponenten, communicatie module, de nationale defensieindustrie, de ruimtevaartindustrie, BGA, PCB-substraat, elektronische spaander IC, materialen van het halfgeleider de ceramische en hoge polymeer.
2. De specificaties van de hoogte-Lage Kamer Environmtntal van de Temperatuur Thermische Schok testen Kamer:
Systeem | Twee-streek test door middel van vochtigere omschakeling | |||||||
Drie-streek kamer | ||||||||
Model | Hd-e703-50a/hd-e703-50W | Hd-e703-100a/hd-e703-100W | Aangepast | |||||
Prestaties | Testgebied | Op hoge temperatuur. blootstelling range*1 | +60~ aan +200°C | |||||
Bij lage temperatuur. blootstelling range*1 | -65to 0 °C | |||||||
Temperaturen. schommeling *2 | ±1.8°C | |||||||
Hete kamer | Verwarm bovengrens voor | +200°C | ||||||
Temperaturen. hitte op time*3 | Omringende temperaturen. aan +200°C binnen 30min | |||||||
Koude kamer | Pre-cool ondergrens | -65°C | ||||||
Temperaturen. trekkracht neer - tijd *3 | Omringende temperaturen. aan -65°C binnen 70min | |||||||
Temperaturen. terugwinning (2-streek) | Terugwinningsvoorwaarden | Twee-streek: Op hoge temperatuur. min blootstelling +125°C 30, Bij lage temperatuur. blootstelling -40°C 30 min; Specimen 6,5 kg (specimenmand 1.5kg) | ||||||
Temperaturen. terugwinningstijd | Binnen 10 min. | |||||||
Bouw | Extern materiaal | Koudgewalste roest-ondoordringbaar gemaakte staalplaat | ||||||
Het materiaal van het testgebied | SUS304 roestvrij staal | |||||||
Door*4 | Opent de manueel in werking gestelde deur met knoop | |||||||
Verwarmer | De verwarmer van de strookdraad | |||||||
Koelingseenheid | System*5 | Het mechanische systeem van de cascadekoeling | ||||||
Compressor | Hermetisch verzegelde rolcompressor | |||||||
Uitbreidingsmechanisme | Elektronische uitbreidingsklep | |||||||
Koelmiddel | Kant op hoge temperatuur: R404A, zijr23 Bij lage temperatuur | |||||||
Koeler | Roestvrij staal gelaste plaatwarmtewisselaar | |||||||
Luchtverspreider | Siroccoventilator | |||||||
Vochtigere drijfeenheid | Luchtcilinder | |||||||
Montage | Kabelhaven met diameter 100mm op de linkerkant (de rechterkant en de op maat gemaakte diametergrootte zijn beschikbaar als opties), de controleterminal van de specimenvoeding | |||||||
Binnenafmetingen (W x H x D) | 350 X400 x 350 | 500 x 450 x 450 | Aangepast | |||||
De capaciteit van het testgebied | 50L | 100L | Aangepast | |||||
De lading van het testgebied | 5 kg | 10 kg | Aangepast | |||||
Buitenafmetingen (W x H x D) | 1230 x 1830 x 1270 | 1380 x 1980 x 1370 | Aangepast | |||||
Gewicht | 800kg | 1100kg | N/A | |||||
Nutsvereisten
|
Toelaatbare omringende voorwaarden | +5~30°C | ||||||
Voeding | AC380V, 50/60Hz, in drie stadia, 30A | |||||||
Koelwatervoorziening pressure*6 | 02~0.4Mpa | |||||||
Koelwatervoorziening rate*6 | 8m ³ /h | |||||||
Werkende het koelen watertemperaturen. waaier | +18 tot 23 °C | |||||||
Geluidsniveau | 70 dB of lager |
3.Notes
1) Als de ondergrens van de blootstellingswaaier + 60°C op hoge temperatuur of de ondergrens bij lage temperatuur -60°C van de blootstellingswaaier worden vereist, te selecteren gelieve de optie „van de omringend-temperatuurblootstelling“
2)Als de behoefte van de temperaturenschommeling aan onderstaande ±1.8°C het „schommelingspakket Bij lage temperatuur“ gelieve te selecteren
3) Temperatuuropwarming/trekkracht neer - de tijd is toepasselijk slechts tijdens onafhankelijke kamerverrichting
4) Als de automatisch in werking gestelde schuifdeur vereiste, te selecteren gelieve automatisch het „deurpakket“
5) Luchtgekoelde condensator/Met water gekoelde condensator beschikbare allebei
6) Ben op met water gekoelde slechts condensator van toepassing
4. De Veiligheidsapparaten van de hoogte-Lage Kamer Environmtntal van de Temperatuur Thermische Schok testen Kamer
1)Hete de beschermingsschakelaar van de kameroververhitting
2)Koude de beschermingsschakelaar van de kameroververhitting
3)Alarm van de lucht het circulatieoverbelasting
4)Hoge ijskast - lage drukbeschermer
5)De schakelaar van de compressortemperatuur
6)De schakelaar van de luchtdruk
7)Zekering
8)Het relais van de wateropschorting (met water gekoelde specificatie slechts)
9)Compressorstroomonderbreker
10)Verwarmerstroomonderbreker
11)De oververhitting van het testgebied/overcool beschermer
12)De klep van de luchtzuivering
5.Control
Verrichting en montages door het gebruik van een touch screenlcd vertoning (de instructies die toonden op scherm) wordt vereenvoudigd. Bij-Aglancebevestiging van testpatronen, de temperaturen van het testgebied, temperatuurcycli, en de vertoningen van de tendensgrafiek.
Het plaatsen | Interactieve zeer belangrijke input door aanrakingspaneel |
Vertoning | LCD (5,7 duim) |
De functie van de temperatuurcontrole |
Testgebied: blootstellingstemperaturen. Hete kamer: het voorverwarmen van temperaturen. Koude kamer: het pre-cooling van temperaturen. |
PID controle | |
Vooraf ingestelde temperatuurwaaier |
Op hoge temperatuur: 60 to200'C Lage temperatuur: -78 tot 0 ' C |
Het plaatsen van resolutie | 1 ' C |
Input | Thermokoppeltype T (Koper/koper-Nikkel) |
Het plaatsen en aanwijzingswaaiers |
Vooraf ingestelde tijd: 0 min. aan 99 uren en 59 min. Vooraf ingestelde cyclus: 1 tot 9.999 cycli |
Bijkomende functie |
Vooraf ingestelde tijdopnemer De oververhitting overcool bescherming De terugwinningsselectie van de machtsmislukking De tijd van de temperatuurterugwinning het plaatsen Programmageheugen Automatische afgesloten macht Geprogrammeerde tijdvertoning De wijzeselectie van de testvoltooiing Tendensgrafiek De vertoning van de alarmgeschiedenis Sensorkaliberbepaling Rs-232/USB-mededeling |

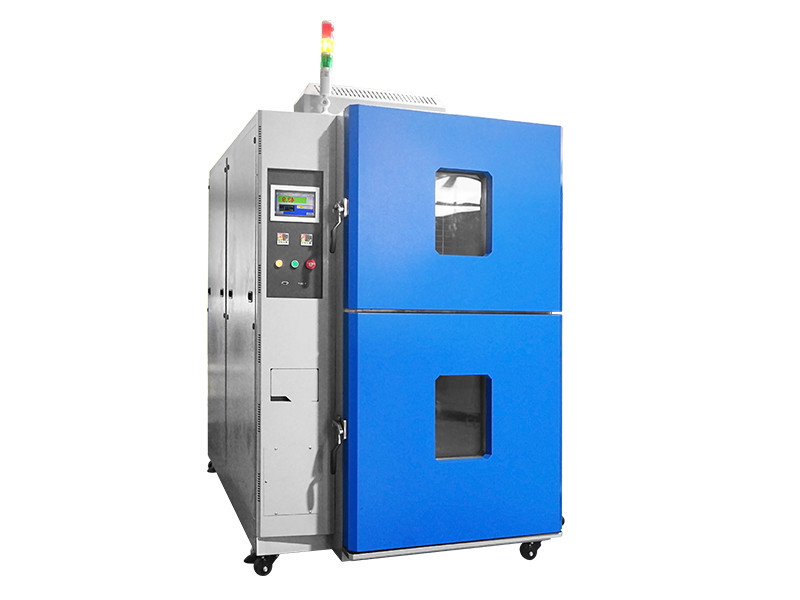

6. De hoogte-lage van de Kamerenvironmtntal van de Temperatuur Thermische Schok mening van de de Testkamer:
