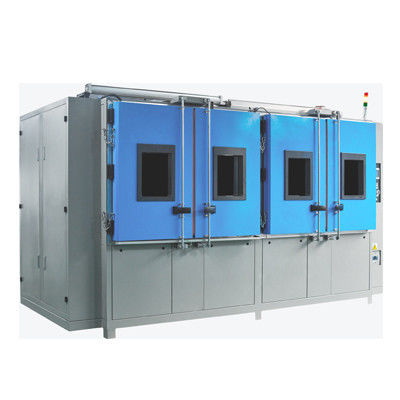

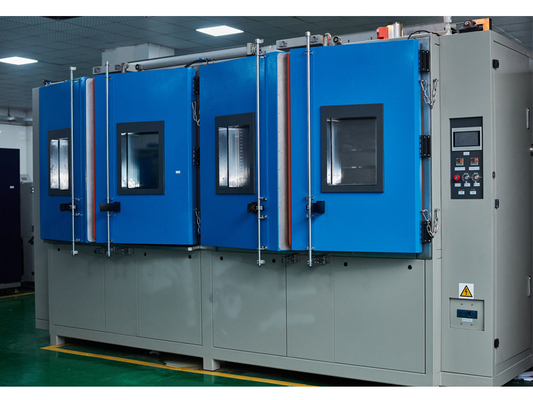

Koudgewalste de Testkamer 50/60Hz van de warmtewisselaar Thermische Schok
Thermische Schok Chamber.pdf
1. Beschrijving:
De milieutestkamer walste de Kamer adpots lage temperatuur koud van de warmtewisselaar Thermische Schok en de accumulatiegroef op hoge temperatuur, na open demper, zal het hete en koude temperatuur in opgeslagen de testgroeven van de groefinvoer vergen om het snelle effect van de temperatuurschok te bereiken, met de controlesysteem van de saldotemperatuur (BTC), voegt toe het speciale ontwerp van luchtcirculatiesysteem, de manier om SSR in P.I.D.make te controleren het systeem de hitte aan de hoeveelheid hitteverlies gelijk is.
Hete en koude de doosverrichting van de effecttest: voorbehandeling, de aanvankelijke inspectie, test, terugwinning,
Airconditioningssysteem
1, de luchtcontrole: gedwongen ventilatieomloop, de methode van de saldothermostaat (BTC). Deze methode niet alleen verwijst naar het geval van het koelsysteem voor ononderbroken verrichting, het controlesysteem volgens het temperatuur vastgestelde punt van de verwarmer om de output van de resultaten te controleren door PID output automatisch te berekenen, en uiteindelijk een dynamisch evenwicht te bereiken.
2, lucht het doorgeven middelen: gebouwd tussen de buis van de luchtcirculatieventilator en de lange as van roestvrij staal, het gebruik van energie efficiënt ijskasten en regelgeving systeem, door het efficiënte en efficiënte ventilator van de hitteuitwisseling, om het doel van de temperatuurverandering te bereiken. Door regelbare luchtafzet het aanpassen bout, daardoor beduidend verbeterend de uniformiteit van de kamertemperatuur;
3, de luchtkoelingsmethode: de meertrappige warmtewisselaar van de diafragmalucht.
4, lucht het verwarmen: De straalkachel van het het nikkelchroom van de Watkinskwaliteit.
2. Specificaties van de Testkamer van de Hoge en Lage Temperatuur Thermische Schok:
|
Systeem
|
Twee-streek test
door middel van vochtigere omschakeling
|
|
Drie-streek kamer
|
|
Model
|
Hd-E703
50A/HD-E703-50W
|
Hd-e703-100a/hd-e703-100W
|
Aangepast
|
|
Prestaties
|
Testgebied
|
Op hoge temperatuur. blootstelling range*1
|
+60~ aan +200°C
|
|
Bij lage temperatuur. blootstelling range*1
|
-65to 0 °C
|
|
Temperaturen. schommeling *2
|
±1.8°C
|
|
Hete kamer
|
Verwarm bovengrens voor
|
+200°C
|
|
Temperaturen. hitte op time*3
|
Omringende temperaturen. aan +200°C binnen 30min
|
|
Koude kamer
|
Pre-cool ondergrens
|
-65°C
|
|
Temperaturen. trekkracht neer - tijd *3
|
Omringende temperaturen. aan -65°C binnen 70min
|
|
Temperaturen. terugwinning (2-streek)
|
Terugwinningsvoorwaarden
|
Twee-streek: Op hoge temperatuur. blootstelling +
min 125°C 30, Bij lage temperatuur. blootstelling -40°C 30 min; Specimen 6,5 kg (specimenmand 1.5kg)
|
|
Temperaturen. terugwinningstijd
|
Binnen 10 min.
|
|
Bouw
|
Extern materiaal
|
Koudgewalste roest-ondoordringbaar gemaakte staalplaat
|
|
Het materiaal van het testgebied
|
SUS304 roestvrij staal
|
|
Door*4
|
Opent de manueel in werking gestelde deur met knoop
|
|
Verwarmer
|
De verwarmer van de strookdraad
|
|
Koelingseenheid
|
System*5
|
Het mechanische systeem van de cascadekoeling
|
|
Compressor
|
Hermetisch verzegelde rolcompressor
|
|
Uitbreidingsmechanisme
|
Elektronische uitbreidingsklep
|
|
Koelmiddel
|
Kant op hoge temperatuur: R404A, zijr23 Bij lage temperatuur
|
|
Koeler
|
Roestvrij staal gelaste plaatwarmtewisselaar
|
|
Luchtverspreider
|
Siroccoventilator
|
|
Vochtigere drijfeenheid
|
Luchtcilinder
|
|
Montage
|
Kabelhaven met diameter 100mm op de linkerkant (de rechterkant en de op maat gemaakte diametergrootte zijn beschikbaar als opties), specimen
de terminal van de voedingcontrole
|
|
Binnenafmetingen (W x H x D)
|
350 X400 x 350
|
500 x 450 x 450
|
Aangepast
|
|
De capaciteit van het testgebied
|
50L
|
100L
|
Aangepast
|
|
De lading van het testgebied
|
5 kg
|
10 kg
|
Aangepast
|
|
Buitenafmetingen (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Cust
omized
|
|
Gewicht
|
800kg
|
1100kg
|
N/A
|
|
Nutsvereisten
|
Toelaatbare omringende voorwaarden
|
+5~30°C
|
|
Voeding
|
AC380V, 50/60Hz,
in drie stadia, 30A
|
|
Koelwatervoorziening pressure*6
|
02~0.4Mpa
|
|
Koelwatervoorziening rate*6
|
8m ³ /h
|
|
Werkende het koelen watertemperaturen. waaier
|
+18 tot 23 °C
|
|
Geluidsniveau
|
70 dB of lager
|
De schokkamer werkt als volgt:
1, de tanks van de lage temperatuuropslag: de tanktemperatuur wordt bepaald door de staat van de buisverwarmer, evaporator en de het werk status van de ventilator. Na throttling van de uitbreidingsklep het koelmiddel die in de evaporator in de werkende kamer, de werkende kamer stromen van hitteabsorptie en gasvorming, de temperatuur van werkende kamer te verminderen; het vergaste koelmiddel wordt gezogen en aan op hoge temperatuur, hoge druk gas in de condensatorcompressor samengeperst het in vloeistof, en toen het onderzoeksprogramma gecondenseerd is, en definitief door de uitbreiding is de klep throttled na het opnieuw ingeven van de werkende kamer en die de evaporator absorbeert hitte en vergast en dan door de compressorzuiging samenperst.
2, opslagtanks op hoge temperatuur: een centraal ontdekkend signaal van de controlemechanismetemperatuur van het opsporingsmoment, en het vastgestelde die temperatuursignaal worden vergeleken, wordt het vergelijkingssignaal door het instrumentenpid de outputsignaal van de logicakring wordt verkregen om het relais in vaste toestand te controleren uitgezet of aanpassend de het verwarmen tijdverhouding het niveau van de outputmacht, om het doel van automatische temperatuurcontrole te bereiken.
3, de testkamer van de temperatuurschok: de meter controleerde kleppen automatisch op hoge temperatuur, lage of hoge die temperaturen tussen de opslagkamer respectievelijk wordt geschakeld om een gesloten luchtcirculatiesysteem en lage temperatuurdoos te vormen of de dozen, bereikten snel de tests van de doeltemperatuur.
Nota's
1. Als de ondergrens van de blootstellingswaaier + 60°C op hoge temperatuur of de ondergrens bij lage temperatuur -60°C van de blootstellingswaaier worden vereist, te selecteren gelieve de optie „van de omringend-temperatuurblootstelling“
2. Als de behoefte van de temperaturenschommeling aan onderstaande ±1.8°C het „schommelingspakket Bij lage temperatuur“ gelieve te selecteren
3. Temperatuuropwarming/trekkracht neer - de tijd is toepasselijk slechts tijdens onafhankelijke kamerverrichting
4. Als de automatisch in werking gestelde schuifdeur vereiste, te selecteren gelieve automatisch het „deurpakket“
5. Luchtgekoelde condensator/Met water gekoelde condensator beschikbare allebei
6. Ben op met water gekoelde slechts condensator van toepassing
3. Veiligheidsapparaten van de Testkamer van de Hoge en Lage Temperatuur Thermische Schok:
- Hete de beschermingsschakelaar van de kameroververhitting
- Koude de beschermingsschakelaar van de kameroververhitting
- Alarm van de lucht het circulatieoverbelasting
- Hoge ijskast - lage drukbeschermer
- De schakelaar van de compressortemperatuur
- De schakelaar van de luchtdruk
- Zekering
- Het relais van de wateropschorting (met water gekoelde specificatie slechts)
- Compressorstroomonderbreker
- Verwarmerstroomonderbreker
- De oververhitting van het testgebied/overcool beschermer
- De klep van de luchtzuivering
Controle
Verrichting en montages door het gebruik van een touch screenlcd vertoning (de instructies die toonden op scherm) wordt vereenvoudigd. Bij-Aglancebevestiging van testpatronen, de temperaturen van het testgebied, temperatuurcycli, en de vertoningen van de tendensgrafiek.
|
Het plaatsen
|
Interactieve zeer belangrijke input door aanrakingspaneel
|
|
Vertoning
|
LCD (5,7 duim)
|
|
De functie van de temperatuurcontrole
|
Testgebied: blootstellingstemperaturen.
Hete kamer: het voorverwarmen van temperaturen.
Koude kamer: het pre-cooling van temperaturen.
|
|
PID controle
|
|
Vooraf ingestelde temperatuurwaaier
|
Op hoge temperatuur: 60 to200'C
Lage temperatuur: -78 tot 0 ' C
|
|
Het plaatsen van resolutie
|
1 ' C
|
|
Input
|
Thermokoppeltype T (Koper/koper-Nikkel)
|
|
Het plaatsen en aanwijzingswaaiers
|
Vooraf ingestelde tijd: 0 min. aan 99 uren en 59 min.
Vooraf ingestelde cyclus: 1 tot 9.999 cycli
|
|
Bijkomende functie
|
Vooraf ingestelde tijdopnemer
De oververhitting overcool bescherming
De terugwinningsselectie van de machtsmislukking
De tijd van de temperatuurterugwinning het plaatsen
Programmageheugen
Automatische afgesloten macht
Geprogrammeerde tijdvertoning
De wijzeselectie van de testvoltooiing
Tendensgrafiek
De vertoning van de alarmgeschiedenis
Sensorkaliberbepaling
Rs-232/USB-mededeling
|
Dagelijks onderhoud
1. De thermische Schok wordt me een lange sluiting gebruikt regelmatig elke halve macht niet, is de machtstijd niet minder dan één uur, en het de verwante vervangstukken en het testen materiaal functioneren behoorlijk.
2. De hete en koude schokdoos zou schoongemaakte regelmatig evaporator moeten zijn: de netheidsniveaus omdat de test, in gedwongen - luchtcirculatieeffect verschillend is zullen, heel wat stofdeeltjes verzamelen en andere kleine voorwerpen op de evaporator zouden regelmatig moeten worden schoongemaakt.
3. De ventilator bij lage temperatuur van de kameromloop, de condensatorventilator en de schone saldocorrectie: indien schoonmaken en de evaporator zijn gelijkaardig wegens verschillende werkomgevingskamer, doorgevende ventilator, zullen heel wat stof op de condensatorventilators, en andere kleine deeltjesvoorwerpen verzamelen het regelmatige schoonmaken.
4. Om de apparaten thermische schok te bewegen moet me bij beste technische het personeelsbegeleiding van de Padieashdown Lai instrumentatie, om schade aan het materiaal, zoals klanten zelfverhuizing te vermijden, een professionele elektricien hebben alvorens bevoegdheid aan te zetten om correcte verrichting van de kring te bevestigen, of zal gebrande materiaal verwante componenten.
