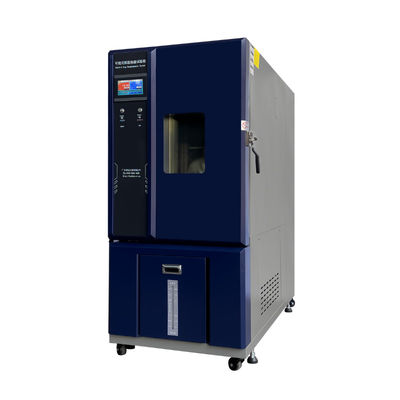

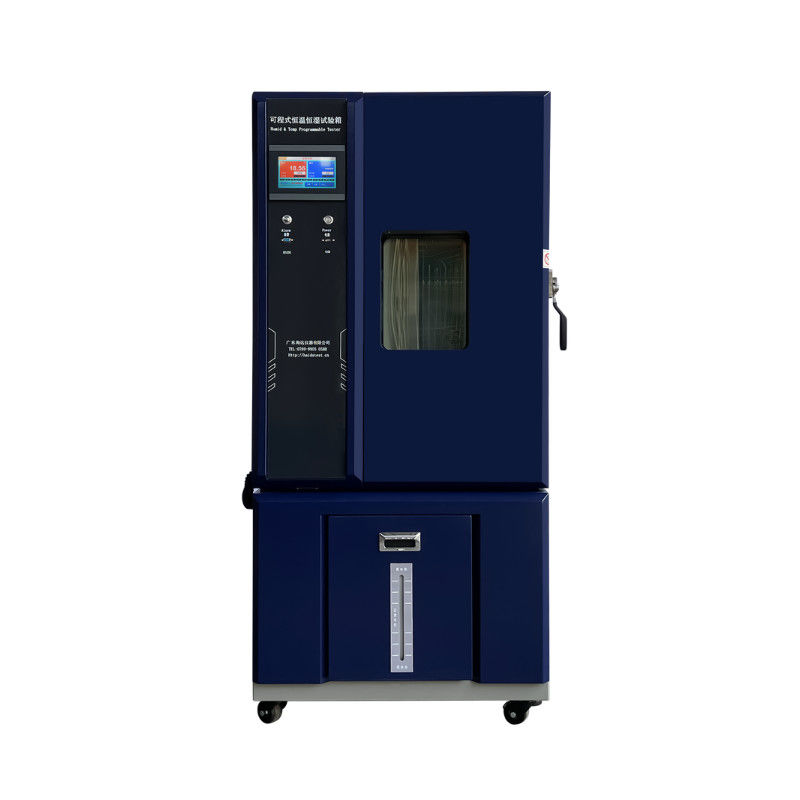

PID-regeling Temperatuur Vochtigheid Kamer Milieutestapparatuur
Downloadbare informatie
Thermische schokkamer.pdf
UV-versnelde verweringstester.pdf
Watersproeitestkamer.pdf
Stofkamer.pdf
Haida IPX1 - IPX8 Regentestkamer.pdf
Temperatuur- en vochtigheidskamer.pdf
Bedieningshandleiding voor UV-verouderingstestkamer - controle...
Prestatie
Omgeving testkamerkan zowel temperatuur als vochtigheid simuleren. Een gecontroleerde luchtvochtigheid van 10% RH tot 95% RH kan worden gehandhaafd binnen het drogeboltemperatuurbereik van +10°C tot +85°C, beperkt door een dauwpunt van 6°C. Voor omstandigheden met een lager dauwpunt (lage RH of relatieve vochtigheid bij lage drogeboltemperaturen) heeft u droge luchtzuivering of GN2-zuivering (gasvormige stikstof) nodig. Zie de grafiek met het vochtigheidsbereik op de specificatiepagina van elke temperatuur-vochtigheidskamer voor de grenzen van het vochtigheidsbereik.
Vragen voor het verzoek om prestatie-evolutie:
Systeem- en prestatieopties
- Lage en ultra-lage vochtigheid Vergroot het bereik van de vochtigheidsregeling. (Normaal vochtigheidsbereik in diagram)
- Waterkoelsysteem.
- Dry Air Purge houdt het vochtgehalte in de kamer extreem laag door te spoelen met -40 °C. Persluchttoevoer vereist
- Extra planken, belading van 50 kg
- Kabelpoorten met flexibele siliconen plug, 50, 100, 150 mm of klantspecifieke diameters
Specificaties:
Bereik – 70 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Alleen tijdelijk
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperatuurbereik:
|
-70°C ~150°C
|
|
Koelcapaciteit
|
~ 2,5 kW bij -50°C
|
~ 3 kW bij -50°C
|
~ 5 kW bij -50°C
|
| |
~ 6,5 kW bij -50°C
|
~ 8,5 kW bij -50°C
|
~ 9 kW bij - -50°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
±0,5°C
|
|
Temperatuurgradiënt:
|
±0,5°C~±0,2°C
|
|
Verwarmingssnelheid†:
|
≥3℃/min gemiddeld (Vooruitgangsmodel 5 – 15 ℃/min)
|
|
Koelsnelheid†:
|
≥1℃/min gemiddeld (Advance-model 5 - 15℃/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (zie schema voor normaal vochtigheidsbereik)
|
|
Vochtigheidsschommelingen:
|
±1,5% RV ~ ± 2,0% RV
|
|
Vochtigheidsgradiënt:
|
±3% RV
|
|
Afmetingen
|
|
Afmetingen werkruimte
(BxDxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(BxDxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Locatievereisten
|
|
Elektrische voeding:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Gedestilleerd water
|
|
Condensaatafvoer:
|
1/2" slangaansluiting (zwaartekrachtafvoer)
|
Bereik – 40 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Alleen tijdelijk
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperatuurbereik:
|
-40°C ~150°C
|
|
Koelcapaciteit
|
~ 2 kW bij -20°C
|
~ 2,5 kW bij -20°C
|
~ 4,5 kW bij -20°C
|
| |
~ 5,5 kW bij -20°C
|
~ 8 kW bij -20°C
|
~ 8,5 kW bij - -20°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
±0,5°C
|
|
Temperatuurgradiënt:
|
±0,5°C~±0,2°C
|
|
Verwarmingssnelheid†:
|
≥3℃/min gemiddeld (Vooruitgangsmodel 5 – 15 ℃/min)
|
|
Koelsnelheid†:
|
≥1℃/min gemiddeld (Advance-model 5 - 15℃/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (zie schema voor normaal vochtigheidsbereik)
|
|
Vochtigheidsschommelingen:
|
±1,5% RV ~ ± 2,0% RV
|
|
Vochtigheidsgradiënt:
|
±3% RV
|
|
Afmetingen
|
|
Afmetingen werkruimte
(BxDxH)mm:
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(BxDxH)mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Locatievereisten
|
|
Elektrische voeding:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Gedestilleerd water
|
|
Condensaatafvoer:
|
1/2" slangaansluiting (zwaartekrachtafvoer)
|
Functies:
Roestvrij stalen buitenkant
Volledige thermische onderbreking rond het deurkozijn
Eén kabelpoort met een diameter van 50 mm (2") aan de linkerkant, met flexibele siliconen plug
Drie niveaus van bescherming tegen oververhitting
115V hoofdvoeding voor model BTL-433
Hoge prestaties en stille werking (65 dBa)
Gemakkelijk te verwijderen servicepanelen, elektrische toegang aan de linkerkant
Standaardfuncties:
- Roestvrij # 304 staal voor interieur
- Verfstaal voor buiten
- Met schuim geïsoleerde deur voor stijfheid en lange levensduur
- Kunststof watertank, gemakkelijk te onderhouden
- Observatievenster met vorstvrije functie
- Hoogwaardig koelsysteem
- Eenvoudige gebruikersinterface voor TEMI-880 PLC-controller
- Eén kabelpoort van 100 mm/door de klant gespecificeerd
- Inclusief één plank, laadvermogen van 10 kg en 4 zwenkwielen
- Bestelwagen Type Sirocco,L134,Ventilator
- PID-gestuurde roestvrijstalen luchtbevochtiger
- DuPont R-404A [geen fluor] koelmiddel / 23 voor onder -40 °C
- USB-poort voor gegevensuitvoer
- Anti-explosieve binnenlampen
- Datalogging-grafiekrecorders, papierloze recorders sloegen gegevens op in de PLC.
Prestatie-indicatoren
Temperatuurbereik RT + 10 ℃ ~ 100 ℃ Vochtigheid 80 ~ 98% R · H fluctuatie / uniformiteit ≤ ± 0,5 ℃ / ± 2 ℃ temperatuurafwijking +2%, - 3% R · H Verwarmingstijd van ongeveer 20 minuten bij kamertemperatuur ~ 100 ℃ temperatuurregeling ± 1 ℃ ± 2%
Controlesysteem
Geïmporteerde microcomputer temperatuurregelaar natte geïntegreerde controller (display direct procent vochtigheid).
Nauwkeurigheidsbereik instelling nauwkeurigheid: temperatuur ± 0,1 ℃, vochtigheid ± 0,1% R · H, geeft nauwkeurigheid aan: temperatuur ± 0,1 ℃, temperatuur ± 0,1% R · H temperatuur- en vochtigheidssensoren platina platina weerstand · PT100Ω.
Het verwarmingssysteem is een volledig onafhankelijk systeem, elektrische verwarming met nichrome verwarming.
Geïsoleerde externe bevochtigingssystemen, roestvrijstalen keteltype verdampingsbevochtiger met ondiep oppervlak.
Temperatuur van het bloedsomloopsysteem, geluidsarme airconditioningmotoren, groen centrifugaal windwiel.
Verwarmingssysteem
Ver-infraroodverwarming met behulp van de verwarmingssnelheid van de verwarmingsdraad van een nikkel-chroomlegering;
Volledig onafhankelijke systemen op hoge temperatuur, lage temperatuur;
Temperatuurregeling P · I · D + S · S · R-systeem met kanaalcoördinatiecontrole;
Temperatuurregeling van het uitgangsvermogen door de microcomputercalculus, om een hoge nauwkeurigheid en een hoog rendement te bereiken.
