Productdetails:
|
Gebruik: | De Testkamer van de hoge en Lage Temperatuur Thermische Schok | Op hoge temperatuur. blootstelling range*1: | +60~ aan +200°C |
---|---|---|---|
Bij lage temperatuur. blootstelling range*1: | -65to 0 °C | Temperaturen. schommeling *2: | ±1.8°C |
Verwarm bovengrens voor: | +200°C | Temperaturen. hitte op time*3: | Omringende temperaturen. aan +200°C binnen 30min |
Pre-cool ondergrens: | -65°C | Temperaturen. trekkracht neer - tijd *3: | Omringende temperaturen. aan -65°C binnen 70min |
Extern materiaal: | Koudgewalste roest-ondoordringbaar gemaakte staalplaat | Het materiaal van het testgebied: | SUS304 roestvrij staal |
Koeler: | Roestvrij staal gelaste plaatwarmtewisselaar | Toelaatbare omringende voorwaarden: | +5~30°C |
Voeding: | AC380V, 50/60Hz, in drie stadia, 30A | Werkende het koelen watertemperaturen. waaier: | +18 tot 23 °C |
Hoog licht: | Milieu-testapparatuur,Milieu testkamer |

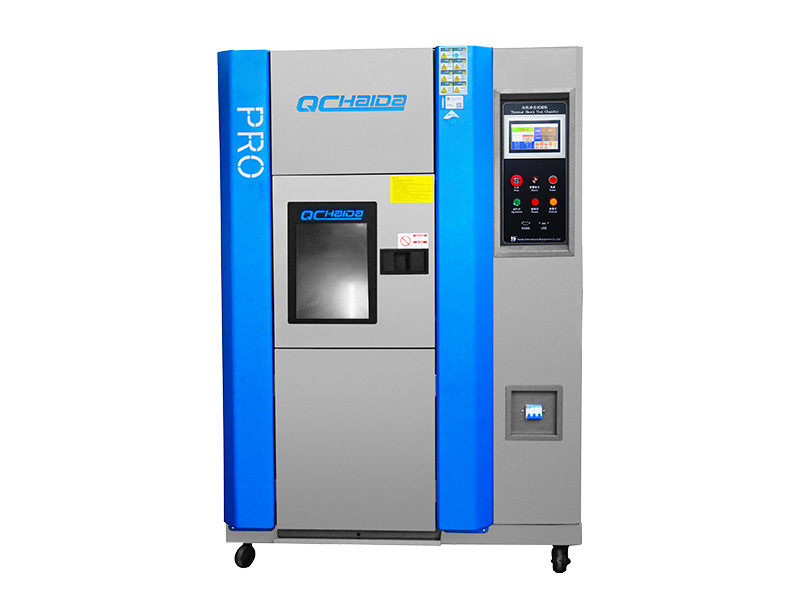

Van de het gebruiks Thermische Schok van het huistoestel van het de Kamerroestvrije staal de Schokkamer
1. Beschrijving:
Van de het gebruiks Thermische die Schok van het huistoestel van het de Kamerroestvrije staal de Schokkamer de materiële structuur of het samengestelde materiaal in een moment te testen door de uiterst hoge temperaturen en zeer lage temperatuur het ononderbroken milieu wordt gebruikt die de graad van orde in de kortste mogelijke tijd kunnen verdragen om zijn thermische die uitbreiding en samentrekking te testen door chemische veranderingen fysiek kwaad wordt veroorzaakt. Toepasselijk het objecten materiaal, met inbegrip van rubber, elektronische metalen, plastieken,…, enz., kan als basis van zijn het productverbetering of de verwijzingsverbetering worden gebruikt.
2. Specificaties
ize |
Binnen doos |
35×35 ×40 |
50×40 ×40 |
60×50 ×50 |
35×35 ×40 |
50×40× 40 |
60×50× 50 |
35×35 ×40 |
50×40 ×40 |
||
Buiten doos |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
150×195 ×145 |
180×200 ×145 |
190×200 ×155 |
1501× 95 ×145 |
180×200 ×145 |
|||
Op hoge temperatuur waaier |
80℃~200℃ | ||||||||||
Bij lage temperatuur waaier |
-55℃~-10℃ | -65℃~-10℃ | -75℃~-10℃ | ||||||||
Het testen ruimte temperatuur |
hoog | 60℃~150℃ | |||||||||
laag | -10℃~-40℃ | -10℃~-55℃ | 10℃~-60℃ | ||||||||
Opwarming tijd |
60℃~200℃ over 25min | ||||||||||
Het koelen tijd |
20℃~-55℃ ongeveer 60min |
20℃~-65℃ ongeveer 75min |
20℃~-75℃ ongeveer 90min |
||||||||
Het effect krijgt terug tijd |
Op hoge temperatuur (150℃) over 30min | ||||||||||
Bij lage temperatuur (- 40℃or-55℃or-60℃) over 30min | |||||||||||
Het effect krijgt tijd 5min terug | |||||||||||
gewicht | 2.5kg | 5kg | 10kg | 2kg | 5kg | 10kg | 2.5kg | 5kg | |||
Binnenmateriaal | SUS#304 roestvrij staal | ||||||||||
Buitenmateriaal | SUS#304 roestvrij staal | ||||||||||
isolatie | High-precision glaswol + Pu-schuimrubber | ||||||||||
Koelsysteem |
Exemplaar blazend type of met water gekoeld, en milieubescherming koelmiddel. |
||||||||||
controlemechanisme | Mens-machine interface met aanraking-programmeerbare controle | ||||||||||
beschermer |
De compressor glijdt, het oververhitten, over--temperatuur, overdruk weg, droge hitte, de beschermingsschakelaar van de motoroverbelasting |
||||||||||
Gehechtheid | Compartimentenkader 2, testgat 1 | ||||||||||
Macht (kW) | 16 | 30 | 42 | 18 | 32 | 45 | 20 | 34 | |||
Voeding | AC380V±10% 3PH 50/60Hz |
Nota's
1) Als de ondergrens van de blootstellingswaaier + 60°C op hoge temperatuur of de ondergrens bij lage temperatuur -60°C van de blootstellingswaaier worden vereist, te selecteren gelieve de optie „van de omringend-temperatuurblootstelling“
2) Als de behoefte van de temperaturenschommeling aan onderstaande ±1.8°C het „schommelingspakket Bij lage temperatuur“ gelieve te selecteren
3)Temperatuuropwarming/trekkracht neer - de tijd is toepasselijk slechts tijdens onafhankelijke kamerverrichting
4) Als de automatisch in werking gestelde schuifdeur vereiste, te selecteren gelieve automatisch het „deurpakket“
5) Luchtgekoelde condensator/Met water gekoelde condensator beschikbare allebei
6)Ben op met water gekoelde slechts condensator van toepassing
3. Veiligheidsapparaten
1)Hete de beschermingsschakelaar van de kameroververhitting
2)Koude de beschermingsschakelaar van de kameroververhitting
3)Alarm van de lucht het circulatieoverbelasting
4)Hoge ijskast - lage drukbeschermer
5)De schakelaar van de compressortemperatuur
6)De schakelaar van de luchtdruk
7)Zekering
8)Het relais van de wateropschorting (met water gekoelde specificatie slechts)
9)Compressorstroomonderbreker
10)Verwarmerstroomonderbreker
11)De oververhitting van het testgebied/overcool beschermer
12)De klep van de luchtzuivering
4.Control
Verrichting en montages door het gebruik van een touch screenlcd vertoning (de instructies die toonden op scherm) wordt vereenvoudigd. Bij-Aglancebevestiging van testpatronen, de temperaturen van het testgebied, temperatuurcycli, en de vertoningen van de tendensgrafiek.
Het plaatsen |
Interactieve zeer belangrijke input door aanrakingspaneel |
Vertoning |
LCD (5,7 duim) |
De functie van de temperatuurcontrole |
Testgebied: blootstellingstemperaturen. Hete kamer: het voorverwarmen van temperaturen. Koude kamer: het pre-cooling van temperaturen. |
PID controle |
|
Vooraf ingestelde temperatuurwaaier |
Op hoge temperatuur: 60 to200'C Lage temperatuur: -78 tot 0 ' C |
Het plaatsen van resolutie |
1 ' C |
Input |
Thermokoppeltype T (Koper/koper-Nikkel) |
Het plaatsen en aanwijzingswaaiers |
Vooraf ingestelde tijd: 0 min. aan 99 uren en 59 min. Vooraf ingestelde cyclus: 1 tot 9.999 cycli |
Bijkomende functie |
Vooraf ingestelde tijdopnemer De oververhitting overcool bescherming De terugwinningsselectie van de machtsmislukking De tijd van de temperatuurterugwinning het plaatsen Programmageheugen Automatische afgesloten macht Geprogrammeerde tijdvertoning De wijzeselectie van de testvoltooiing Tendensgrafiek De vertoning van de alarmgeschiedenis Sensorkaliberbepaling Rs-232/USB-mededeling |
