Productdetails:
|
Temperaturen. schommeling *2: | ±1.8°C | Verwarm bovengrens voor: | +200°C |
---|---|---|---|
Temperaturen. hitte op time*3: | Omringende temperaturen. aan +200°C binnen 30min | Pre-cool ondergrens: | -65°C |
Temperaturen. trekkracht neer - tijd *3: | Omringende temperaturen. aan -65°C binnen 70min | Extern materiaal: | Koudgewalste roest-ondoordringbaar gemaakte staalplaat |
Voeding: | AC380V, 50/60Hz, in drie stadia, 30A | Koelwatervoorziening pressure*6: | 02~0.4Mpa |
Hoog licht: | Milieu testkamer,milieulaboratorium het testen materiaal |

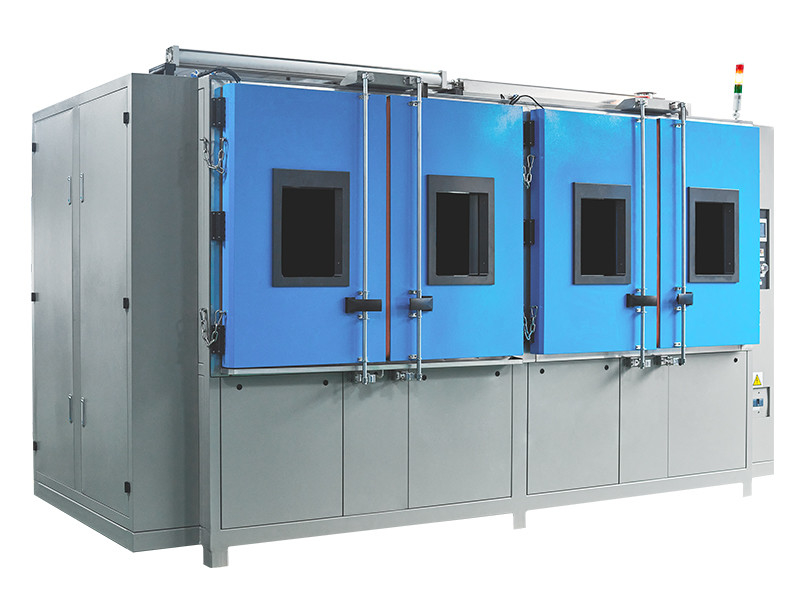

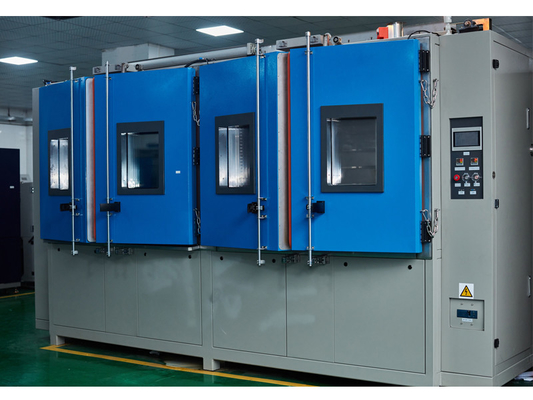

De verdampingskamer van de de Luchtcirculatie Thermische Schok van de Condensator Thermische BTC Band
1. Beschrijving:
De verdampingskamer van de de Luchtcirculatie Thermische Schok van de Condensator Thermische BTC Band Wordt gebruikt om te testen of de samengesteld materiaalstructuur, in een moment door de temperatuur uiterst op hoge temperatuur en lage onder ononderbroken milieu kan graad verdragen, in de kortste mogelijke tijd om zijn koude van hitteruimen te testen krimp veroorzaakt door chemische of fysieke schade
Voldoe aan de norm:
GB/T2423.1 test methode bij lage temperatuur; GB/T2423.2 testmethode op hoge temperatuur;
GB/T2423.22 temperatuurtest; GJB150.5 de test van het temperatuureffect;
GJB360.7-87 de test van het temperatuureffect; GJB367.2-87, de test van het 405 temperatuureffect.
Van de de temperatuurtest van de SJ/y73t10187-91 reeks van de de kamersj/y73 T10186-91 reeks de kamer van de de temperatuurtest
Iec68-2-14 _de testmethode van de temperatuur van GB/T2424.13 N_ verandert - testmethode van 2002 voor de testrichtlijn van de temperatuurverandering
GB/T2423.22-2002 van de testqc/t17-92 de autodelen van de temperatuurverwering algemene regels
EIA364-32 het programma (temperatuurcyclus) elektrische schakelaar thermische van de schoktest en contactdoos van de milieu-effectbeoordeling
het koelingssysteem
koelingssystemen en compressoren: Om de kamer het koelen tarief te verzekeren en minimumtemperatuurvereisten, de testkamer die binair de koelingssysteem van de cascadefreon van een Duitse die COPELANDBAN met behulp van uit semi-hermetic compressoren wordt samengesteld. Het de cyclussysteem van de cascadekoeling omvat een hoge druk en een cyclus van de lage drukkoeling, die met de condensator van de containerverdamping wordt verbonden, zal evaporator en condensator als evaporator van de lage drukomloop als condensator van de hoge drukomloop met functioneren.
Het ontwerp en de Toepassing van de energieregelgeving van het koelingssysteem technologie, een efficiënte behandeling kunnen waarborgen maar ook bij energie en het koelen de capaciteitskoeling kunnen de systemen in het geval van de normale bedrijfsvoering van de koelingseenheid, zodat bedrijfskosten van het de koelingssysteem en mislukking neer aan een meer staat van de economie worden aangepast.
de koeling werkt:
het niveau van de koelingscyclus wordt gebruikt tegen de kaart als de cyclus, die uit twee isothermische en twee adiabatische processen bestaat, het waarvan proces als volgt is: een koelmiddel door de compressor adiabatische compressie aan een hogere druk, de machtsconsumptie de uitlaatgastemperatuur na het koelmiddel door de condensator isothermally in en rond de middelgrote middelgrote hitte van de hitteuitwisseling aan vier weken. Na de koelmiddelenstromen door het werk van de afsluitklep adiabatische uitbreiding, wanneer de koelmiddelentemperatuur vermindert. Deze lijn telkens weer om het doel te bereiken om te koelen.
Specificaties
Systeem |
Twee-streek test door middel van vochtigere omschakeling |
|||||||
Drie-streek kamer |
||||||||
Model |
Hd-e703-50a/hd-e703-50W |
Hd-e703-100a/hd-e703-100W |
Aangepast |
|||||
Prestaties |
Testgebied |
Op hoge temperatuur. blootstelling range*1 |
+60~ aan +200°C |
|||||
Bij lage temperatuur. blootstelling range*1 |
-65to 0 °C |
|||||||
Temperaturen. schommeling *2 |
±1.8°C |
|||||||
Hete kamer |
Verwarm bovengrens voor |
+200°C |
||||||
Temperaturen. hitte op time*3 |
Omringende temperaturen. aan +200°C binnen 30min |
|||||||
Koude kamer |
Pre-cool ondergrens |
-65°C |
||||||
Temperaturen. trekkracht neer - tijd *3 |
Omringende temperaturen. aan -65°C binnen 70min |
|||||||
Temperaturen. terugwinning (2-streek) |
Terugwinningsvoorwaarden |
Twee-streek: Op hoge temperatuur. min blootstelling +125°C 30, Bij lage temperatuur. blootstelling -40°C 30 min; Specimen 6,5 kg (specimenmand 1.5kg) |
||||||
Temperaturen. terugwinningstijd |
Binnen 10 min. |
|||||||
Bouw |
Extern materiaal |
Koudgewalste roest-ondoordringbaar gemaakte staalplaat |
||||||
Het materiaal van het testgebied |
SUS304 roestvrij staal |
|||||||
Door*4 |
Opent de manueel in werking gestelde deur met knoop |
|||||||
Verwarmer |
De verwarmer van de strookdraad |
|||||||
Koelingseenheid |
System*5 |
Het mechanische systeem van de cascadekoeling |
||||||
Compressor |
Hermetisch verzegelde rolcompressor |
|||||||
Uitbreidingsmechanisme |
Elektronische uitbreidingsklep |
|||||||
Koelmiddel |
Kant op hoge temperatuur: R404A, zijr23 Bij lage temperatuur |
|||||||
Koeler |
Roestvrij staal gelaste plaatwarmtewisselaar |
|||||||
Luchtverspreider |
Siroccoventilator |
|||||||
Vochtigere drijfeenheid |
Luchtcilinder |
|||||||
Montage |
Kabelhaven met diameter 100mm op de linkerkant (de rechterkant en de op maat gemaakte diametergrootte zijn beschikbaar als opties), de controleterminal van de specimenvoeding |
|||||||
Binnenafmetingen (W x H x D) |
350 X400 x 350 |
500 x 450 x 450 |
Aangepast |
|||||
De capaciteit van het testgebied |
50L |
100L |
Aangepast |
|||||
De lading van het testgebied |
5 kg |
10 kg |
Aangepast |
|||||
Buitenafmetingen (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Aangepast |
|||||
Gewicht |
800kg |
1100kg |
N/A |
|||||
Nutsvereisten
|
Toelaatbare omringende voorwaarden |
+5~30°C |
||||||
Voeding |
AC380V, 50/60Hz, in drie stadia, 30A |
|||||||
Koelwatervoorziening pressure*6 |
02~0.4Mpa |
|||||||
Koelwatervoorziening rate*6 |
8m ³ /h |
|||||||
Werkende het koelen watertemperaturen. waaier |
+18 tot 23 °C |
|||||||
Geluidsniveau |
70 dB of lager |
Nota's
1. Als de ondergrens van de blootstellingswaaier + 60°C op hoge temperatuur of de ondergrens bij lage temperatuur -60°C van de blootstellingswaaier worden vereist, te selecteren gelieve de optie „van de omringend-temperatuurblootstelling“
2. Als de behoefte van de temperaturenschommeling aan onderstaande ±1.8°C het „schommelingspakket Bij lage temperatuur“ gelieve te selecteren
3. Temperatuuropwarming/trekkracht neer - de tijd is toepasselijk slechts tijdens onafhankelijke kamerverrichting
4. Als de automatisch in werking gestelde schuifdeur vereiste, te selecteren gelieve automatisch het „deurpakket“
5. Luchtgekoelde condensator/Met water gekoelde condensator beschikbare allebei
6. Ben op met water gekoelde slechts condensator van toepassing
