Productdetails:
|
Verwarm bovengrens voor: | +200°C | Temperaturen. hitte op time*3: | Omringende temperaturen. aan +200°C binnen 30min |
---|---|---|---|
Pre-cool ondergrens: | -65°C | Temperaturen. terugwinningstijd: | Binnen 10 min. |
Luchtverspreider: | Siroccoventilator | Toelaatbare omringende voorwaarden: | +5~30°C |
Koelwatervoorziening pressure*6: | 02~0.4Mpa | Koelwatervoorziening rate*6: | 8m ³ /h |
Hoog licht: | Milieu testkamer,milieulaboratorium het testen materiaal |

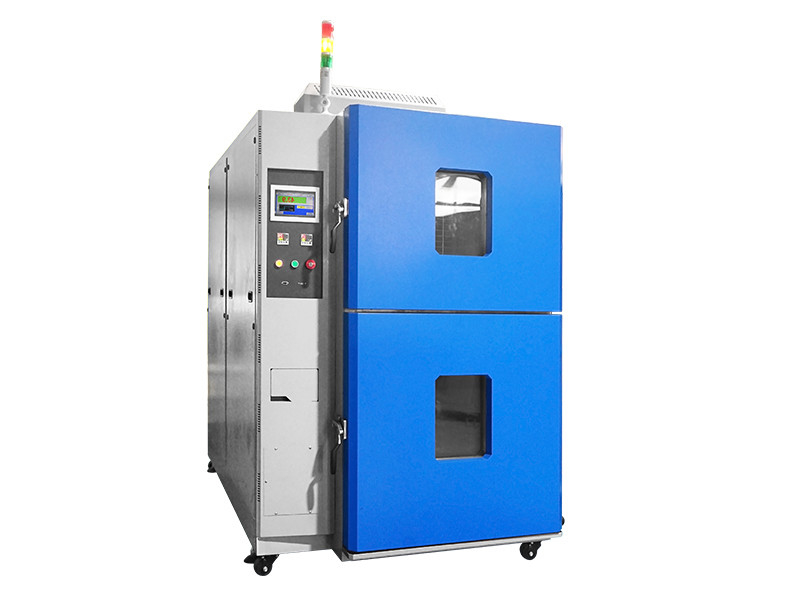

De Kamer van de de Thermische Schoktest van de drie Streek Hoge en Lage Temperatuur
Hd-e703-100 de Testkamer van de Drie Streek Thermische Schok….
1. Beschrijving:
De Kamer van de de Thermische Schoktest van de drie Streek Hoge en Lage Temperatuur die een product aan afwisselende uitersten van hoge en lage temperaturen onderwerpt die veranderingen in productkenmerken en mislukkingsvoorkomen waar te nemen door verschillende materialen en hun thermische uitbreidingscoëfficiënten wordt veroorzaakt. De thermische schokkamer gebruikt gecontroleerde zones voor hete, omringende en koude temperaturen. Het product wordt bewogen van omringend tot heet of omringend aan koude streken. De kamer kan worden geprogrammeerd om a te omvatten blijft stilstaan periode in de omringende streek indien gewenst. Het is van toepassing op metalen, plastiek, rubber, elektronika onder andere materialen. Het testresultaat kan als verwijzing of basis voor het productverbetering worden gebruikt.
2. Specificaties van de Kamer van de de Thermische Schoktest van de Drie Streek Hoge en Lage Temperatuur:
Systeem |
Twee-streek test door middel van vochtigere omschakeling |
|||||||
Drie-streek kamer |
||||||||
Model |
Hd-e703-50a/hd-e703-50W |
Hd-e703-100a/hd-e703-100W |
Aangepast |
|||||
Prestaties |
Testgebied |
Op hoge temperatuur. blootstelling range*1 |
+60~ aan +200°C |
|||||
Bij lage temperatuur. blootstelling range*1 |
-65to 0 °C |
|||||||
Temperaturen. schommeling *2 |
±1.8°C |
|||||||
Hete kamer |
Verwarm bovengrens voor |
+200°C |
||||||
Temperaturen. hitte op time*3 |
Omringende temperaturen. aan +200°C binnen 30min |
|||||||
Koude kamer |
Pre-cool ondergrens |
-65°C |
||||||
Temperaturen. trekkracht neer - tijd *3 |
Omringende temperaturen. aan -65°C binnen 70min |
|||||||
Temperaturen. terugwinning (2-streek) |
Terugwinningsvoorwaarden |
Twee-streek: Op hoge temperatuur. min blootstelling +125°C 30, Bij lage temperatuur. blootstelling -40°C 30 min; Specimen 6,5 kg (specimenmand 1.5kg) |
||||||
Temperaturen. terugwinningstijd |
Binnen 10 min. |
|||||||
Bouw |
Extern materiaal |
Koudgewalste roest-ondoordringbaar gemaakte staalplaat |
||||||
Het materiaal van het testgebied |
SUS304 roestvrij staal |
|||||||
Door*4 |
Opent de manueel in werking gestelde deur met knoop |
|||||||
Verwarmer |
De verwarmer van de strookdraad |
|||||||
Koelingseenheid |
System*5 |
Het mechanische systeem van de cascadekoeling |
||||||
Compressor |
Hermetisch verzegelde rolcompressor |
|||||||
Uitbreidingsmechanisme |
Elektronische uitbreidingsklep |
|||||||
Koelmiddel |
Kant op hoge temperatuur: R404A, zijr23 Bij lage temperatuur |
|||||||
Koeler |
Roestvrij staal gelaste plaatwarmtewisselaar |
|||||||
Luchtverspreider |
Siroccoventilator |
|||||||
Vochtigere drijfeenheid |
Luchtcilinder |
|||||||
Montage |
Kabelhaven met diameter 100mm op de linkerkant (de rechterkant en de op maat gemaakte diametergrootte zijn beschikbaar als opties), de controleterminal van de specimenvoeding |
|||||||
Binnenafmetingen (W x H x D) |
350 X400 x 350 |
500 x 450 x 450 |
Aangepast |
|||||
De capaciteit van het testgebied |
50L |
100L |
Aangepast |
|||||
De lading van het testgebied |
5 kg |
10 kg |
Aangepast |
|||||
Buitenafmetingen (W x H x D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Aangepast |
|||||
Gewicht |
800kg |
1100kg |
N/A |
|||||
Nutsvereisten
|
Toelaatbare omringende voorwaarden |
+5~30°C |
||||||
Voeding |
AC380V, 50/60Hz, in drie stadia, 30A |
|||||||
Koelwatervoorziening pressure*6 |
02~0.4Mpa |
|||||||
Koelwatervoorziening rate*6 |
8m ³ /h |
|||||||
Werkende het koelen watertemperaturen. waaier |
+18 tot 23 °C |
|||||||
Geluidsniveau |
70 dB of lager |
Nota's
1. Als de ondergrens van de blootstellingswaaier + 60°C op hoge temperatuur of de ondergrens bij lage temperatuur -60°C van de blootstellingswaaier worden vereist, te selecteren gelieve de optie „van de omringend-temperatuurblootstelling“
2. Als de behoefte van de temperaturenschommeling aan onderstaande ±1.8°C het „schommelingspakket Bij lage temperatuur“ gelieve te selecteren
3. Temperatuuropwarming/trekkracht neer - de tijd is toepasselijk slechts tijdens onafhankelijke kamerverrichting
4. Als de automatisch in werking gestelde schuifdeur vereiste, te selecteren gelieve automatisch het „deurpakket“
5. Luchtgekoelde condensator/Met water gekoelde condensator beschikbare allebei
6. Ben op met water gekoelde slechts condensator van toepassing
3. Veiligheidsapparaten van de Kamer van de de Thermische Schoktest van de Drie Streek Hoge en Lage Temperatuur:
Controle
Verrichting en montages door het gebruik van een touch screenlcd vertoning (de instructies die toonden op scherm) wordt vereenvoudigd. Bij-Aglancebevestiging van testpatronen, de temperaturen van het testgebied, temperatuurcycli, en de vertoningen van de tendensgrafiek.
Het plaatsen |
Interactieve zeer belangrijke input door aanrakingspaneel |
Vertoning |
LCD (5,7 duim) |
De functie van de temperatuurcontrole |
Testgebied: blootstellingstemperaturen. Hete kamer: het voorverwarmen van temperaturen. Koude kamer: het pre-cooling van temperaturen. |
PID controle |
|
Vooraf ingestelde temperatuurwaaier |
Op hoge temperatuur: 60 to200'C Lage temperatuur: -78 tot 0 ' C |
Het plaatsen van resolutie |
1 ' C |
Input |
Thermokoppeltype T (Koper/koper-Nikkel) |
Het plaatsen en aanwijzingswaaiers |
Vooraf ingestelde tijd: 0 min. aan 99 uren en 59 min. Vooraf ingestelde cyclus: 1 tot 9.999 cycli |
Bijkomende functie |
Vooraf ingestelde tijdopnemer De oververhitting overcool bescherming De terugwinningsselectie van de machtsmislukking De tijd van de temperatuurterugwinning het plaatsen Programmageheugen Automatische afgesloten macht Geprogrammeerde tijdvertoning De wijzeselectie van de testvoltooiing Tendensgrafiek De vertoning van de alarmgeschiedenis Sensorkaliberbepaling Rs-232/USB-mededeling |
