Elektromagnetische trillingsmachine voor het testen van trillingen
Inleiding:
De willekeurige trillingstest van de shaker (GB/ t2423.56-2006) wordt geexciteerd door een willekeurig ingangssignaal dat te allen tijde alle frequentiecomponenten binnen het gespecificeerde frequentiebereik (breedband) omvat.De ogenblikkelijke waarde van de normale (Gauss) verdeling.De verdeling in het frequentiebereik wordt weergegeven door de versnellingsspektrale dichtheid (ASD) curve.
Willekeurige trillingen zijn de meest voorkomende vorm van opwinding in de echte wereld. De toekomstige momentane waarde ervan kan niet worden voorspeld door de staat in het verleden, maar kan alleen worden voorspeld op basis van de waarschijnlijkheid.In feite zijn deze kenmerken van toepassing op de meeste berekeningen met betrekking tot willekeurige trillingen, zoals vermoeidheid en wisselende spanning.
In tegenstelling tot de sinusvormige test is de willekeurige trilling van het testbed altijd opgewonden en resonant in de duur, hoewel deze de maximale waarde niet kan bereiken.De meeste willekeurige signalen in het laboratorium hebben een 3 keer RMS, wat betekent dat de ogenblikkelijke waarde van de opwinding binnen het testfrequentiebereik van nul tot 3 maal de totale RMS (R.M.S.) kan worden verlengd.Het grotere verschil dat in aanmerking moet worden genomen voor de willekeurige opwinding is dat er een groot aantal spanningswisselingen zal zijnDeze eigenschap zal invloed hebben op vermoeidheidsbeschadiging en dus op de verwachte levensduur van de storing.
Het maakt niet uit of het een sinusvormige trilling of een willekeurige trilling is, alleen met een beter begrip van de productie van het product, het transport,de gebruiksomgeving en de eigenschappen en kenmerken van de testapparatuur, kunnen wij onze eigen passende trillingsmodus beter kiezen, zodat we producten van hoge kwaliteit kunnen screenen en de prestaties van defecte producten kunnen verbeteren.
Elektrodynamisch trillingstestsysteemPerformance data sheet:
| Shaker (Model#EDM-2000) |
| Sinuskracht (piek) |
30 kN |
| Schokkracht (piek) |
60 kN |
| Frequentiebereik |
5 ‰ 2.600 Hz |
| Verplaatsing (continu) |
100 mm |
| Max. snelheid |
1.8 m/s |
| Max. versnelling |
75 g |
| Diameter van de beugel |
445 mm |
| 1storder resonantiefrequentie |
2,400 Hz |
| Toegelaten excentrisch moment |
> 500 Nxm |
| Gewicht van het harnas |
40 kg |
| Afmetingen van HE/ST-schroeven |
M10 (metrisch) |
| Frequentie van isolatie van axiale trillingen |
3 Hz |
| Max. |
500 kg |
| Magnetische fluxlekken |
≤ 1 mT |
| Afmetingen (L × W × H, niet verpakt) |
1,330x860x1,250 mm |
| Gewicht (niet verpakt) |
2500 kg |
| Installatie |
Rubberen mat (verplichte ankerbouten) |
| Stroomversterker(Model #VSA-H323A) |
| Versterkeruitgang |
30 kVA |
| SNR |
> 65 dB |
| Nominale uitgangsspanning |
120 vrm |
| Efficiëntie van de versterker |
> 90% |
| Afmetingen (L × W × H, niet verpakt) |
800x900x2,100 mm |
| Gewicht (niet verpakt) |
500 kg |
| Blower (model# PBL-W30) |
| Luchtvolume |
0.46 m3/s |
| Kracht |
7.5 kW |
| De diameter van het luchtkanaal |
200 mm |
| Luchtdruk |
80,8 kPa |
| Installatie |
In staat om aan te sluiten op het plafond (tot twee 90 graden buigingen), maximaal 20 ̊ loop |
| Horizontale schuiftafel (model # 30ST-600M) |
| Afmetingen |
600 x 600 mm |
| Dikte |
45 mm |
| Frequentiegrens |
2,000 Hz |
| Effectieve massa |
54 kg |
|
Opmerking:
1Voor een betere uniformiteit wordt gebruikgemaakt van een oliefilm met hoge druk.
|
| Vibratieregelaar en versnellingsmeter |
| Vibratieregelaar VT-9008-4 |
Vierkantige trillingscontroller met sinus- en zelfkalibratie. |
| Accelerometer EA-YD-181 |
100mV/g, bereik: 50g, werkfrequentie: 1-10kHz, gewicht: 11 gram, met 10ft laag geluidskabel |
| Andere ondersteunde functies/accessoires |
| Milieucamers |
Ondersteund |
| Mobiele apparaten |
Aanpasbaar |
| Isolatieplaten |
Aanpasbaar |
| Bevestiging |
Aanpasbaar |
| Werkomgeving van het systeem |
| Temperatuurbereik |
0-40°C |
| Vochtigheidsbereik |
0· 90%, geen condensatie |
| Vermogenseisen |
380V/3ph/50Hz, 40kVA |
| Gecomprimeerde luchtdruk |
0.6 Mpa |
Gebruik van IT:
1, de bedieningshandleiding voor het voltooien van de procedure
2, zoals Operatiefout zodat dat niet kan werken, kunt u de herstelmethode van de stappen van de input gebruiken, en vervolgens een enkele groep of andere lopende stappen instellen.
3, voor gebruik om op de externe startknop te drukken, verschijnt COO namelijk laat gaan, opent de sleutel.
4, Taiwan Organisme:
1 De tafelkarosserie met de voetslee zo ver mogelijk bevestigd
2 stroomvoorziening aan/werk in de uitgangsleiding kan niet worden losgekoppeld
3 Plaats het niveau zo ver mogelijk
4 onderdelen kunnen worden gewijzigd, de lijn of de aansluiting mag niet worden gewijzigd.
5 De Taiwanese instantie mag niet geheel of gedeeltelijk deelnemen aan de reorganisatie, maar alleen volgens specificaties voor één enkel onderdeel en met het oorspronkelijke bevestigingswachtwoord.
5, de amplitude in de code
1. Niet te groot instellen voor of na de boot
2) lage amplitude van hoge amplitude modulatie
3 Beheerspaneel Amplitude knop geplaatst in de middelste testpositie: geplaatst om te focussen op het belangrijkste punt, verlagen van links vlak rechts.
4 besturingsvak: kan niet worden geplaatst op bovenste of ondergrondse werking
6, Inside Code:reset bij onjuist draaien of werken
7, Controleboks:
1) De verbindingslijn van het lichaam moet na ophanging goed worden afgesloten
2 de trillingsrichtingsschakelaar en de uitgangsverbindingslijn zijn overeenkomstige, kan niet verbinden de verkeerde
8, testen: bij niet-speciale tests moet gebruik worden gemaakt van een volle golftest
9, het Taiwan lichaam: kan niet het botsinggeluid te produceren, de bovenste en onderste middelste as wederzijdse aanraking zal de bron staal stuk scheur onmiddellijk worden afgesloten veroorzaken,Amplitude modulatie wordt ingesteld klein dan draait op.
10, andere onbekende:
Verander niet willekeurig interne componenten en lijnen
11, de reden is slecht:
1 Het gebruik van computermodellen kan niet worden gebruikt voor de bediening van de schudtafel
2 kan de bestuurder niet opnieuw laden
2Voor de ISTA-IA-test moet de gebruiker het monster beschermen om te voorkomen dat de proefstukken uit de tafel glijden.

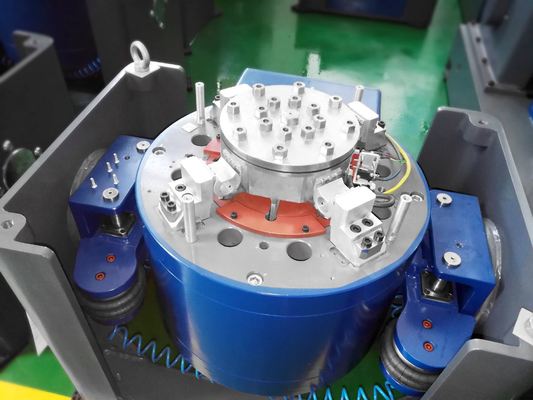

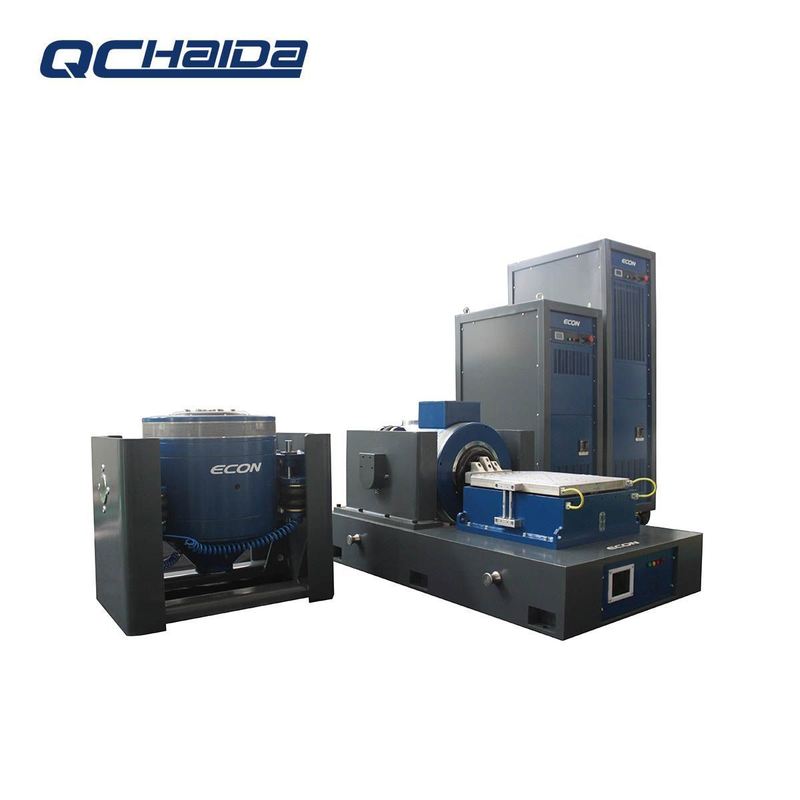

Foto's van het elektrodynamisch trillingstestsysteem
Na-service:
Als er problemen optreden tijdens uw testproces, garanderen wij:
Tijdelijke reactie: een formeel antwoord binnen 48 uur.
Snelle oplossing: een voorgestelde oplossing binnen 3 werkdagen.
Uitgebreide ondersteuning: Toegang tot Engelstalige bedieningshandleidingen, instructievideo's en videoconferentiehulp.
- Ik weet het niet.Waarom kiezen wij?
Wereldwijd ontwerp
Ingebouwde spanningsautomatische schakeling (110V/220V), internationale aansluitcompatibiliteit en veiligheidsgecertificeerde indicatorbescherming.
Uitzonderlijke ondersteuning na verkoop
18 maanden uitgebreide garantie. Uniek voordeel in de branche: gratis reparatie voor controllers, zelfs van concurrent-eenheden.
Een bindende kwaliteitsverbintenis
Een formele Quality Assurance Letter gaat bij iedere ondertekening van een contract mee om de prestaties te garanderen en vertrouwen op te bouwen.
Industriële beschermende verpakkingen
(bijv. Triceratops) individueel in een antistatische bubbelfilm is verpakt en in versterkte houten kratten is bevestigd.
• Schokbestendigheid en slagweerstand
• Bescherming tegen vocht en corrosie
• Niet-giftige, geurloze materialen
• Optimale doorzichtigheid bij inspecties
Vragen:V: Bent u een handelsonderneming of een fabrikant?
A: Geïntegreerde fabrikant met meer dan 21 jaar gespecialiseerd in testapparatuur en 6 jaar ervaring in het exporteren.
V: Wat is uw levertijd na de orderbevestiging?
A:Standaardorders: 10-25 werkdagen
Bestellingen voor voorraad: binnen 3 dagen verzenden
Opmerking: de doorlooptijden variëren afhankelijk van de productspecificaties en het ordervolume.
V: Wat zijn uw garantie- en naverkoopservicevoorwaarden?
A: 12 maanden garantie op alle testmachines
Unieke voordelen voor de branche: reparaties van controllers (inclusief niet-HAIDA-eenheden)
Ondersteuning na de garantie: Technisch team voor probleemoplossing, operationele begeleiding en klachtenoplossing
V: Hoe verzekert u de kwaliteit van het product en de dienstverlening?
A:100% inspectie vóór verzending met volledige prestatietests
Wereldwijd ontwerp: automatische spanningsschakelaar (110V/220V), internationale stekker, veiligheidsgecertificeerde indicatoren
Ondersteuning op meer niveaus:
✓ Instructievideo's
✓ Ingenieursopleiding ter plaatse (op aanvraag)
Betrouwbaarheid die door de markt is bewezen:
Wereldwijd erkend door industriële gebruikers
V: Biedt u productaanpassingen aan?
A: Ja, wij ontwikkelen op maat gemaakte oplossingen op basis van uw technische parameters en toepassingsvereisten.
