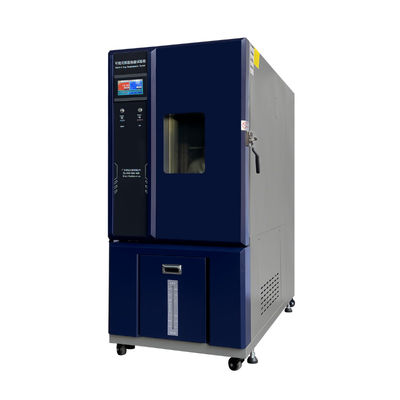

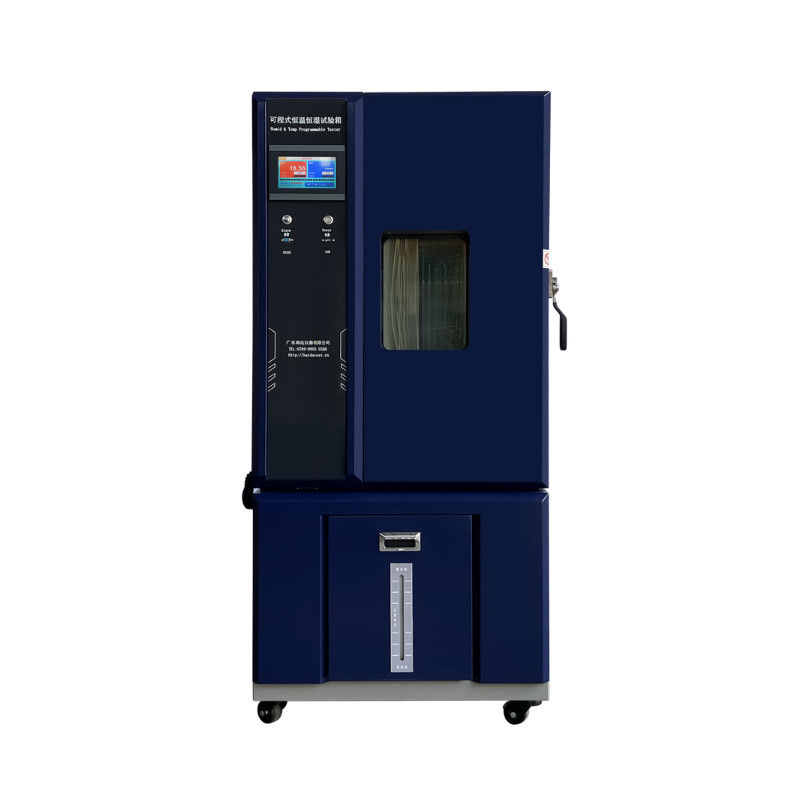

Gecontroleerde vochtigheidskamer / temperatuurvochtigheidskamer op maat gemaakt
Temperatuur- en luchtvochtigheidskamer.pdf
Internationale aanvragen
De HD-kamers voldoen aan de internationale testprestatienormen en kunnen over de hele wereld worden geïnstalleerd voor consistent testen in verschillende installaties.Het is de eerste keer dat de Europese Unie in een dergelijke situatie terechtkomt.En onze kamers hebben twee niveaus van oververhitting en één niveau van overkoeling.De systeemcontroller geeft alarmberichten met specifieke hulp bij het oplossen van problemen om snel opnieuw te testen.
De kamers van de HD-serie hebben een temperatuurverandering van 1 tot 3 °C per minuut bij gemiddelde luchtvochtigheid van 10% tot 95%.Er zijn 6 maten met binnenvolumes van 100 tot 1000 liter of we bieden ook op maat gemaakte kamers van de grootteOp het geavanceerde model voor fietskamers zijn temperatuurschommelingen van 3 tot 15 °C, gecontroleerde luchtvochtigheid van 10 tot 95%.
Standaard kenmerken:
Roestvrij staal# 304 voor interieur
Verf van staal voor buitenwerk
Door met schuimisolatie voor stijfheid en lange levensduur
Plastic watertank gemakkelijk te onderhouden
Bewakingsvenster met vorstvrije functie
Hoogwaardig koelsysteem
Eenvoudige gebruikersinterface voor TEMI-880 PLC-controller
Een 100 mm kabelpoort/opdrachtgever
Eén plank, 10 kg laden en 4 rollen inbegrepen
Van type Sirocco, L134, Fan
PID-gecontroleerde luchtbevochtiger van roestvrij staal
DuPont R-404A [Fluorvrij] koelmiddel / 23 voor onder -40 °C
USB-poort voor gegevensuitvoer
Inrichtingslampen tegen explosieven
Gegevens loggen grafiek recorders, papierloze recorders opgeslagen gegevens in de PLC.
Prestaties
Een evaluatie van de prestaties om de juiste kamers voor u te voorzien.
Om de prestaties van uw temperatuur- en luchtvochtigheidscyclusapplicatie beter te garanderen, kan Haida een gegarandeerde prestatieberekening op basis van uw ingediende vereisten leveren.
Gebruik de onderstaande vragen als leidraad om uw testplan te bepalen. U kunt deze informatie vervolgens aan onze laboratoriumconsultant geven of ons een e-mail sturen om door onze laboratoriumconsultant te worden bekeken.Een aanbevolen model met een geschikte koelkastgrootte zal u.
Systeem- en prestatieopties
Lage en ultralage luchtvochtigheid Verlengt het luchtvochtigheidsbeheersbereik. (Normaal luchtvochtigheidsbereik in diagram)
Waterkoeling.
Droge lucht zuivering houdt de vochtigheid in de kamer extreem laag door te zuiveren met -40 °C. Compressieve luchttoevoer vereist
Aanvullende planken, 50 kg lading
Kabelpoorten met flexibele siliconen stekker, met een diameter van 50, 100, 150 mm of die voor de klant specifiek zijn
(Normaal luchtvochtigheidsbereik in het diagram)
Specificaties
Bereik 40 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Voorlopig
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Temperatuurbereik:
|
-40 °C 150 °C
|
|
Koelcapaciteit
|
~ 2 kW bij -20°C
|
~ 2,5 kW bij -20°C
|
~ 4,5 kW bij -20°C
|
| |
~ 5,5 kW bij 20 °C
|
~ 8 kW bij -20°C
|
~ 8,5 kW bij -20°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
Bereik 70 tot 150°C
|
Temperatuur/vochtigheid
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Voorlopig
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Temperatuurbereik:
|
-70 °C 150 °C
|
|
Koelcapaciteit
|
~ 2,5 kW bij -50°C
|
~ 3 kW bij -50°C
|
~ 5 kW bij -50°C
|
| |
~ 6,5 kW bij 50 °C
|
~ 8,5 kW bij -50°C
|
~ 9 kW bij - -50°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommelingen:
|
± 0,5°C
|
|
Temperatuurgradiënt:
|
± 0,5°C ± 0,2°C
|
|
Verwarmingspercentage†:
|
≥ 3 °C / min gemiddeld (Advance model 5 15 °C / min)
|
|
Koelingssnelheid†:
|
≥1°C/min gemiddeld (Advance model 5 - 15°C/min)
|
|
Vochtigheidsbereik:
|
10%~95%RH (verwijzing naar normaal vochtigheidsbereik op de diagram)
|
|
Vochtigheidsschommelingen:
|
±1,5%RH ±2,0%RH
|
|
Vochtigheidsgradiënt:
|
± 3% RH
|
|
Afmetingen
|
|
Afmetingen van de werkruimte
(WxDxH) mm
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Buitenafmetingen
(WxDxH) mm
|
Voor de toepassing van deze verordening:
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Vereisten voor de locatie
|
|
Elektriciteit:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (klantspecifiek)
|
|
Vochtigheid Water
|
Destilleerd water
|
|
Condensatdrainage:
|
1/2" slang aansluiting (zwaartekracht afvoer)
|
Bedrijfsinformatie
Haida-producten worden veel gebruikt in papierproducten, verpakkingen, inktdrukken, kleefbanden, zakken, schoenen, lederproducten, milieu, speelgoed, babyproducten, hardware, elektronische producten,kunststofproductenOnze producten voldoen aan UL, ASTM, JIS, GB,SO, TAPPI, EN,DIN, BS en andere nationale en internationale normen.
Onze diensten
Als u in de toekomst problemen ondervindt tijdens het testproces, beloven we u binnen 48 uur een antwoord te geven en binnen 3 werkdagen een oplossing te bieden.We kunnen een video en een Engels handleiding aanbieden.We kunnen videoconferentie aanbieden. Als klanten on-site service nodig hebben, zullen de transport- en reiskosten door de klant worden gedragen.
