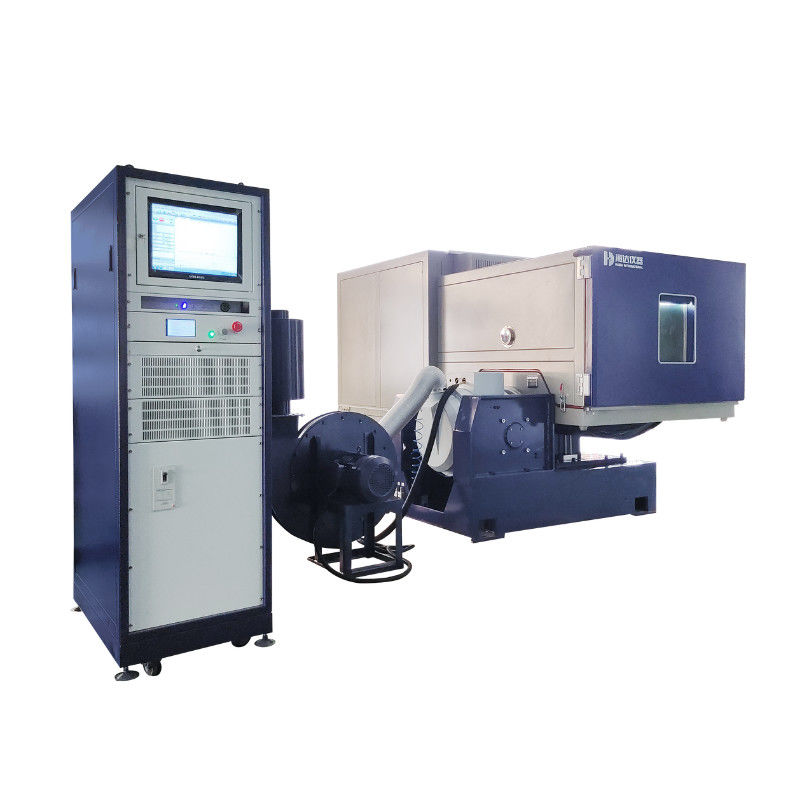

Hoogfrequente elektrodynamische trillingstafel voor lucht- en ruimtevaart- en elektronica-tests

Hoogfrequent elektrodynamisch vibratietafelsysteem voor lucht- en ruimtevaart- en elektronicatests​


Systeemopbouw


Een compleet vibratietestsysteem bestaat doorgaans uit drie hoofdonderdelen:

1. Vibratie-opwekeenheid: De kern is de vibratietafel (elektrisch, hydraulisch, elektromagnetisch, enz.), verantwoordelijk voor het genereren van vibratiesignalen met een ingestelde frequentie, amplitude en versnelling.

2. Meet- en regeleenheid: Omvat een signaalgenerator, eindversterker en meet- en regelsoftware, gebruikt om testparameters in te stellen (zoals sinusvormige vibratie, willekeurige vibratie, impactvibratie, enz.), vibratiegegevens te verzamelen en real-time closed-loop controle van de vibratietafeluitvoer uit te voeren.

3. Hulp eenheden: Zoals armaturen (om het teststuk te fixeren), koelsysteem (om langdurige werking van de apparatuur te garanderen) en veiligheidsvoorzieningen (om te voorkomen dat het teststuk eraf valt of dat de apparatuur defect raakt).

Belangrijkste kenmerken


1. Zeer controleerbare vibratieparameters
Past nauwkeurig het vibratiefrequentiebereik aan (van een paar Hz tot tienduizenden Hz, dekkend van laagfrequente transportvibratie tot hoogfrequente mechanische vibratie), amplitude/versnelling (voldoet aan verschillende producttestnormen) en vibratiegolfvorm (ondersteunt verschillende golfvormen zoals sinussen, willekeurige golven, schokgolven en frequentiestroomgolven), simuleren van enkele of complexe vibratieomgevingen.


2. Diverse testmodi
Past zich aan verschillende testbehoeften aan. Veelvoorkomende modi zijn:
Sinusvibratietest: Simuleert stationaire vibratie van roterende machines (zoals motoren en motoren) om het resonantiepunt van het product te testen;
Willekeurige vibratietest: Simuleert onregelmatige vibraties zoals die van transport, aardbevingen en windbelastingen, die meer lijken op de werkelijke werkomstandigheden;
Impactvibratietest: Simuleert momentane sterke impacten zoals botsingen en vallen om de impactbestendigheid van het product te evalueren.


3. Hoge precisie en hoge betrouwbaarheid
Maakt gebruik van closed-loop meet- en regeltechnologie, wat resulteert in minimale afwijking tussen de werkelijke uitgangswaarde en de ingestelde waarde van vibratieparameters; de apparatuur zelf beschikt over een hoge belastbaarheid en langdurige continue werking, die voldoet aan de betrouwbaarheidstestvereisten van batchproducten.

4. Compatibiliteit en uitbreidbaarheid: Het kan worden aangepast aan teststukken van verschillende afmetingen en gewichten (van kleine elektronische componenten tot complete auto's en lucht- en ruimtevaartapparatuur) door verschillende armaturen te verwisselen; sommige systemen kunnen temperatuur, vochtigheid en andere modules integreren om een uitgebreide milieutest van temperatuur, vochtigheid en vibratie te realiseren.
