TM2101 MateriaalAlgemeenVoorzieningen voor de test van de treksterkte
HD-B604B-S Universele testmachine.pdf
ProductenDschriftelijk

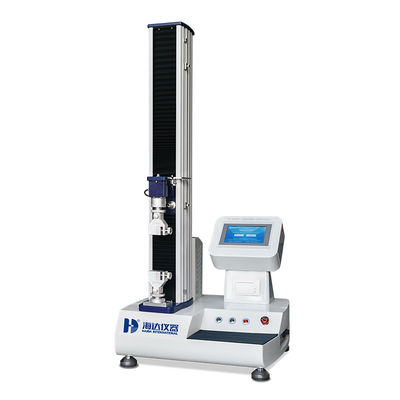

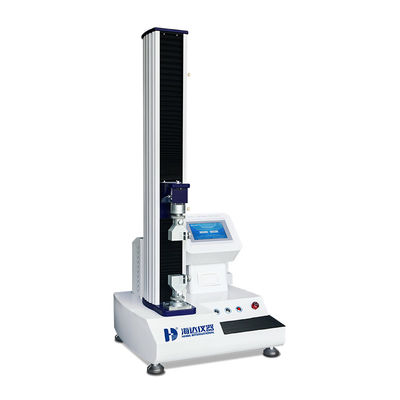

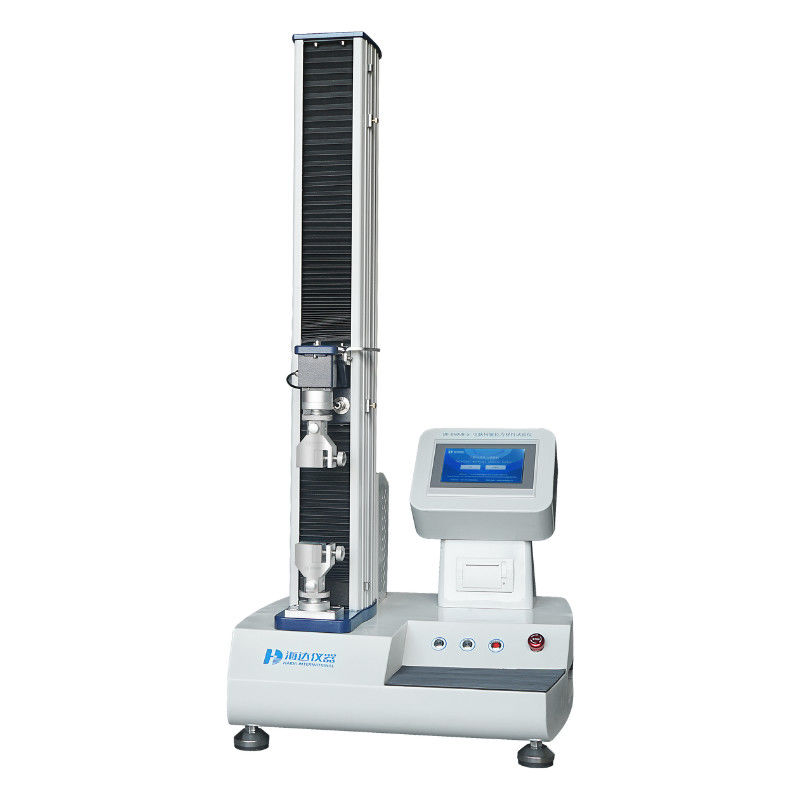

Tensile test machine is een soort van elektrische trek tester die de motor gebruikt om een kogelschroef te rijden om de armature te verplaatsen.gebruik een bepaalde snelheid om het monster door de bovenste bevestiging naar boven te trekkenDe ladingcel boven de bovenste bevestiging zal de treksterkte detecteren en de sterkte omzetten in spanningssignaal en output naar het scherm.
Tensile testmachine wordt gebruikt om de mechanische eigenschappen van verschillende materialen zoals statische belasting, trek, compressie, buigen, scheeren, scheuren te testen,schilfering en andere mechanische eigenschappen van mechanische apparatuurHet is geschikt voor plastische platen, buizen en andere materialen.glasvezel en andere materialen zijn ontwikkeld voor materialen
Toepassingen
Onderzocht monster: kunststoffolie, gelamineerde materialen, kleefbanden, pleister, lospapier, kunststoffolie, leer, rubber en kunststof, papier, vezels, enz.
Verschillende tests met verschillende grepen: trek, schil, scheur, hitteverzegeling, lijm, buiging en open kracht.
Vervorming onder bepaalde belasting: proefvervorming onder bepaalde belasting van het geteste monster
Belasting onder bepaalde vervorming: testbelasting onder bepaalde vervorming van het monster
De software kan een word/excel-rapport met resultaten voor max. kracht, verlenging, treksterkte, schilsterkte, scheursterkte, compressiesterkte, enz.
Standaard kenmerken
| Posten |
Beschrijving |
| Framecapaciteit |
200 kg |
| Merk van de ladingcel |
Duitsland merk belastingcel voor hoge nauwkeurigheid |
| 200 kg (5,10,50,100 kg zijn optioneel) |
| Loadnauwkeurigheid |
00,5% F.S. |
| Controlesysteem |
LCD-scherm met ingebouwde printer /pc met windows 7-systeem |
| Motor |
Panasonic servomotor w/AC variabele snelheids aandrijfsysteem, mechanische kogelschroefstaaf met hoge precisie |
| Krachtmeting |
kgf, Ibf, N, KN, T enz. |
| Verticale testruimte |
900 mm, met inbegrip van de armaturen |
| Testsnelheid |
0.1~500 mm/min (instelbaar) |
| Software |
TM 2101 |
| Vertoon van curves |
Verlenging van de belasting, verlenging van de tijd, verlenging van de tijd, spanningsverlenging |
| Gegevensweergave |
Max. kracht, snelheid, informatie over het monster, sterkte ((Kpa, Mpa, N/mm, N/mm)2) enzovoort... |
| Veiligheidsvoorzieningen |
E-Stop |
| Bescherming tegen overbelasting |
| Ope- en ondergrensschakelaars |
| Verzetsensor met automatische terugtrekking |
Productkenmerken
1Motor: Panasonic servomotor + Servo driver + Hoogprecise kogelschroef (Taiwan)
2- besturingssysteem: a) computerbesturing met TM2101 software; b) automatisch na de test terugkeren naar de oorsprong; c) gegevens automatisch of handmatig opslaan
3Gegevensoverdracht: RS232
4Verplaatsingsresolutie: 0,001 mm
5. Grafiek schaal automatische optimalisatie kan grafiek te laten weergeven met de beste meting en kan grafieken dynamische schakelen in de test te implementeren en heeft kracht-verlenging, kracht-tijd, verlenging -tijd,spanning - belasting.
6Het kan de resultaten automatisch opslaan na het beëindigen van de test, en het is handmatig inleveren. Het kan maximale kracht, opbrengststerkte, compressiestevigheid, treksterkte, verlenging weergeven,maximaal peelinginterval, minimaal en gemiddeld, enz.
7Gebruiker kan parameters van productmateriaal zoals lengte, breedte, dikte, straal, oppervlakte enzovoort instellen.
8. Veel talen willekeurige schakeling: vereenvoudigd Chinees, traditioneel Chinees en Engels.
Software en curves
De TM2101-software is speciaal ontworpen voor een computergestuurde elektronische universele testmachine, die wordt gebruikt voor spanning, compressie, buiging, scheer, scheur en peeling.met de persoonlijke computer en het interfaceplaatjeHet kan bovendien meerdere parameters berekenen, d.w.z. maximale kracht, opbrengststerkte, gemiddelde schilkracht maximale vervorming,het opbrengstpunt en de elastische modulusDit systeem is voorzien van curve process, multi-sensor ondersteuning, beeldinterface, flexibele gegevensverwerking en krachtige systeemfunctie.
SOFTWARE TM 2101
Gebruikersinstellingen pagina
Curves weergeven beeld
Afbeelding van het testresultaat
Testcurvepagina
