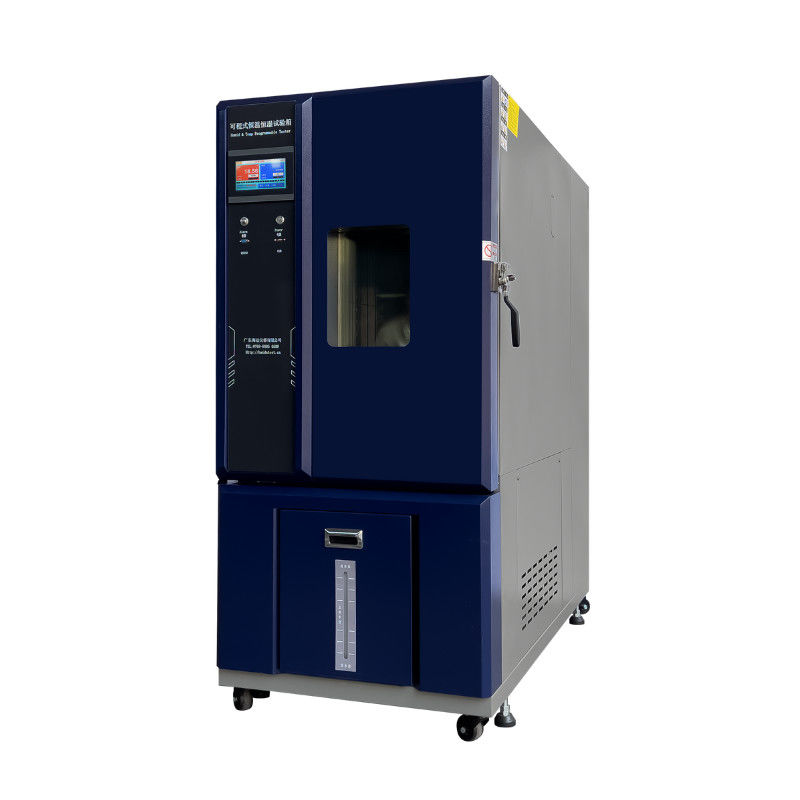

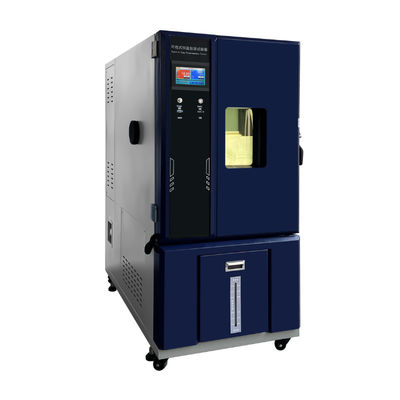

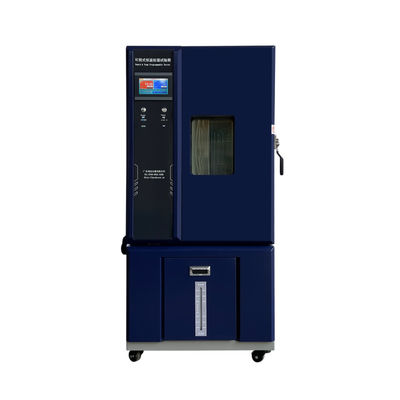

Vochtigheid die de Lage en Lege Kamer van de de Temperatuurvochtigheid van het Waterspiegelalarm testen
Temperatuur en vochtigheid chamber.pdf
Download: Temperatuur en vochtigheid chamber.pdf
Functie en Toepassing:
Vochtigheid die de Lage en lege Kamer van de de Temperatuurvochtigheid van het waterspiegelalarm is testen hoofdzakelijk voor het testen en de parameters en de prestaties van elektro, elektronische producten, chemische producten en materialen de bepalen op de verandering van het milieu in test op hoge temperatuur, bij lage temperatuur of constante. Het kan verschillende milieuvoorwaarden (temperatuur en vochtigheid) op een product of een materiaal simuleren, is het aangewezen voor het testen van materiële prestaties, zoals verzet me tegen hitte, verzet me tegen droog en verzet me tegen koude. Het is wijd van toepassing op vliegtuigindustrie, automobileindustry, halfgeleiders, chemische producten, apotheek, levensmiddelen, de industrie van het huistoestel en wetenschappelijk onderzoekgebied.
Structuur en Kenmerken:
1.temperature de vochtigheidskamer is samengesteld uit de kamer, de koelingssystemen, de verwarmingssystemen, het luchtcirculatiesysteem en controlesysteem.
2.The de werkende kamer wordt gemaakt van hoogte - het materiaal van het kwaliteitssus#304 roestvrije staal, buitenshell keurt A3-staalplaat, oppervlakte het elektrostatische bespuiten goed.
3.Insulation het systeem gebruikt superfine glasvezelwol of polyurethaanschuim om de temperatuur van binnenkamer te verzekeren.
4.Temperature en de vochtigheidscontrole keurt Koreaans de vochtigheidscontrolemechanisme van het de invoertemi880 programmeerbaar touche screen temperatureand, met automatische berekening van PID functie goed.
5.Adopts stoom het bevochtigen methode, de automatische lijn van de wateromloop, met functies van automatisch het vullen water.
6.Refrigeration het systeem keurt de koelingseenheid originele van Frankrijk „Tecumseh“ en volledige reeksen koelingsdelen goed.
7.Input wijzept100 sensor.
8.The het systeem om omhoog te verwarmen, neer te verwarmen te ontwateren en, te bevochtigen kan worden in werking gesteld onafhankelijk om de kosten te drukken om te testen, het werkende leven van de machine uit te breiden en het mislukkingstarief te verminderen.
Standaardeigenschappen:
- Stainless# 304 staal voor binnenland
- Verfstaal voor buitenkant
- Schuim-geïsoleerde deur voor starheid en met lange levensuur
- Plastic watertank gemakkelijk voor onderhoud
- Observatievenster met vorst vrije functie
- Het systeem van de hoge prestatieskoeling
- Gemakkelijk gebruikersinterface voor temi-880 PLC controlemechanisme
- Één 100mm gespecificeerde Klant van de kabelhaven
- Één schort op, 10 Kg ladings & 4 inbegrepen gietmachines
- Van Type Sirocco, L134, Ventilator
- PID controleren-roestvrije Staalluchtbevochtiger
- Koelmiddel van Dupont r-404A [Geen Fluor]/23 voor hieronder -40 °C
- USB-poort voor gegevensoutput
- Binnenlandse lampen tegen explosies
- De grafiekregistreertoestellen van het gegevensregistreren, paperless registreertoestellen opgeslagen gegevens in PLC.
2. Specificaties:
Waaier – 40 aan 150°C
|
Temperaturen/Vochtigheid
|
Hd-e702-100-4
|
Hd-e702-150-4
|
Hd-e702-225-4
|
|
|
Hd-e702-408-4
|
Hd-e702-800-4
|
Hd-e702-1000-4
|
|
Temperatuur-slechts
|
Hd-e702-100t-4
|
Hd-e702-150t-4
|
Hd-e702-225t-4
|
|
|
Hd-e702-408t-4
|
Hd-e702-800t-4
|
Hd-e702-1000t-4
|
|
Temperatuurwaaier:
|
-40°C ~150°C
|
|
Het koelen Capaciteit
|
~ 2 kW bij -20°C
|
~ 2,5 kW bij -20°C
|
~ 4,5 kW bij -20°C
|
| |
~ 5,5 kW bij-20°C
|
~ 8 kW bij -20°C
|
~ 8,5 kW bij - -20°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommeling:
|
±0.5°C
|
|
Temperatuurgradiënt:
|
±0.5°C~±0.2°C
|
|
Het verwarmen Tarief †:
|
≥3℃/min gemiddelde (Vooruitgang model 5 – 15 ℃/min)
|
|
Het koelen Tarief †:
|
≥1℃/min gemiddelde (Vooruitgangsmodel 5 - 15℃/min)
|
|
Vochtigheidswaaier:
|
10%~95%RH (Ref aan Normale Vochtigheidswaaier Diagramed)
|
|
Vochtigheidsschommeling:
|
±1.5%RH~±2.0%RH
|
|
Vochtigheidsgradiënt:
|
±3%RH
|
|
Afmetingen
|
|
Werkruimtedimensies
(WxDxH) mm:
|
500x400x500
Hd-e702-100
|
600x500x500
Hd-e702-150
|
750x500x600
Hd-e702-225
|
|
|
850x650x800
Hd-e702-800
|
1000x1000x800
Hd-e702-800
|
1000x1000x1000
Hd-e702-1000
|
|
Buitenafmetingen
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Plaatsvereisten
|
|
Elektrische voeding:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (specifieke klant)
|
|
Vochtigheidswater
|
Gedistilleerd Water
|
|
Gecondenseerd Afvoerkanaal:
|
1/2“ slangverbinding (ernstafvoerkanaal)
|
Waaier – 70 aan 150°C
|
Temperaturen/Vochtigheid
|
Hd-e702-100-7
|
Hd-e702-150-7
|
Hd-e702-225-7
|
|
|
Hd-e702-408-7
|
Hd-e702-800-7
|
Hd-e702-1000-7
|
|
Temperatuur-slechts
|
Hd-e702-100t-7
|
Hd-e702-150t-7
|
Hd-e702-225t-7
|
|
|
Hd-e702-408t-7
|
Hd-e702-800t-7
|
Hd-e702-1000t-7
|
|
Temperatuurwaaier:
|
-70°C ~150°C
|
|
Het koelen Capaciteit
|
~ 2,5 kW bij -50°C
|
~ 3 kW bij -50°C
|
~ 5 kW bij -50°C
|
| |
~ 6,5 kW bij-50°C
|
~ 8,5 kW bij -50°C
|
~ 9 kW bij - -50°C
|
|
Verwarmingssysteem
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Temperatuurschommeling:
|
±0.5°C
|
|
Temperatuurgradiënt:
|
±0.5°C~±0.2°C
|
|
Het verwarmen Tarief †:
|
≥3℃/min gemiddelde (Vooruitgang model 5 – 15 ℃/min)
|
|
Het koelen Tarief †:
|
≥1℃/min gemiddelde (Vooruitgangsmodel 5 - 15℃/min)
|
|
Vochtigheidswaaier:
|
10%~95%RH (Ref aan Normale Vochtigheidswaaier Diagramed)
|
|
Vochtigheidsschommeling:
|
±1.5%RH~±2.0%RH
|
|
Vochtigheidsgradiënt:
|
±3%RH
|
|
Afmetingen
|
|
Werkruimtedimensies
(WxDxH) mm:
|
500x400x500
Hd-e702-100
|
600x500x500
Hd-e702-150
|
750x500x600
Hd-e702-225
|
|
|
850x650x800
Hd-e702-800
|
1000x1000x800
Hd-e702-800
|
1000x1000x1000
Hd-e702-1000
|
|
Buitenafmetingen
(WxDxH) mm:
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Plaatsvereisten
|
|
Elektrische voeding:
|
208V 3Ø 60Hz of 230V 3Ø 60Hz (specifieke klant)
|
|
Vochtigheidswater
|
Gedistilleerd water
|
|
Gecondenseerd Afvoerkanaal:
|
1/2“ slangverbinding (ernstafvoerkanaal)
|
3. De prestaties van Stabiliteits Hoge Lage Temperatuur en de Vochtigheid testen chamebr:
Breng een prestatiesevaluatie ertoe helpen de geschikte kamers aan u verstrekken.
Voor betere verzekering van prestaties voor uw temperatuur en vochtigheids het cirkelen toepassing, kan Haida een gewaarborgde die prestatiesberekening verstrekken op uw voorgelegde vereisten wordt gebaseerd.
Gelieve te gebruiken zo hieronder deze vragen zoals een gids om uw testplan te bepalen. U kunt deze informatie aan onze laboratoriumadviseur of e-mail dan geven aan ons, voor overzicht door onze laboratoriumadviseur. Een geadviseerd model met aangewezen koelingsgrootte zal aan u verstrekken.
Eigenschappen:
1.Non-correderende stof
2.Highly efficiënt
3.Long levensduur
4.Perfect ontwerp
5.Sturdy bouw
6.Air omloop voor eenvormige luchtstroom binnen de binnenkamer
7.Temperature en de vochtigheid wordt onafhankelijk gecontroleerd.
8.Adopts ecologisch Koelmiddel
Facultatieve Toebehoren:
1.Japan van de temperatuurcontrolemechanisme/Japan van het de invoer „OYO“ Touche screen Programmeerbaar van de Aanrakingsscreenprogrammable van de de invoerumc reeks de temperatuurcontrolemechanisme
2.Germany semi-gesloten de koelingscompressoren van „Copeland“
3.RS485 haven en mededeling
4.Temperature testgat
5.Extra planken
Systeem & Prestatiesopties
- De lage en Ultra-Low Vochtigheid breidt de waaier van de vochtigheidscontrole uit. (Normale Vochtigheidswaaier Diagramed)
- Waterkoelingssysteem.
- De droge Luchtzuivering houdt vochtigheid uiterst in de kamer - laag door met -40 °C. Samengeperste vereiste luchtlevering te zuiveren
- Extra planken, 50 Kg ladings
- De kabelhavens met flexibel silicone stoppen, 100, 150mm of klanten 50-specifieke diameters
(Normale Vochtigheidswaaier Diagramed)
. mening 4:
(Het Geavanceerde koelingsontwerp is vooral compact voor HD-Reeksen Kamers)
