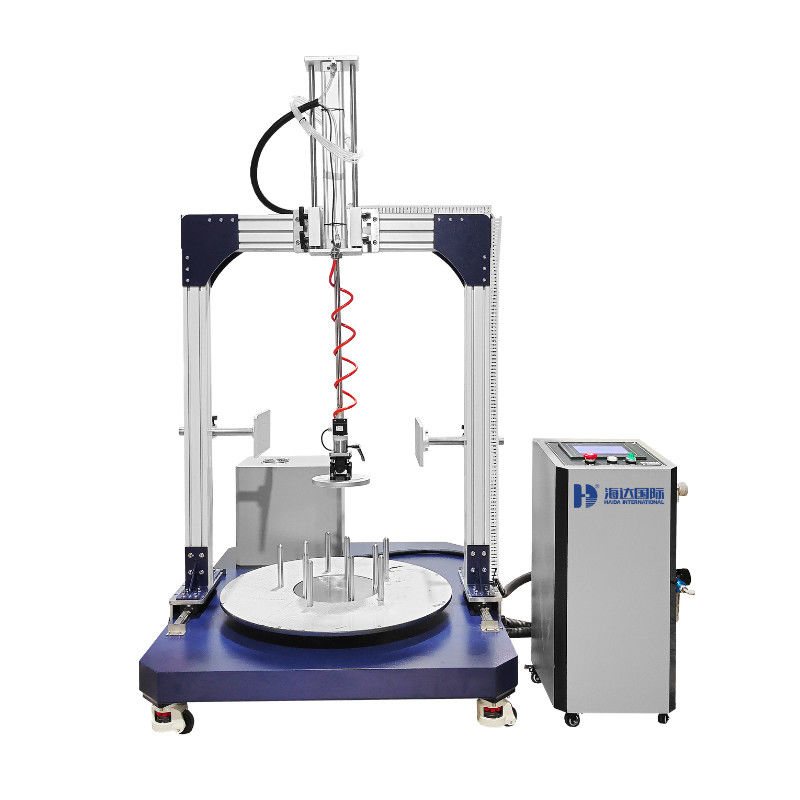

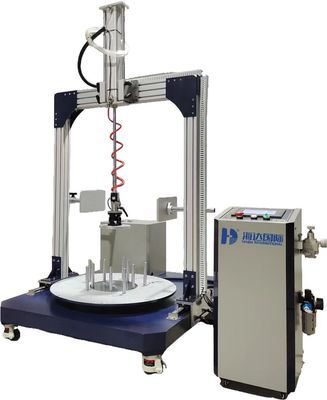

Elektrische BIFMA X5.1 270lb Elektrische kantoorstoel Draaibare duurzaamheidstestmachine

Beschrijving van de uitrusting

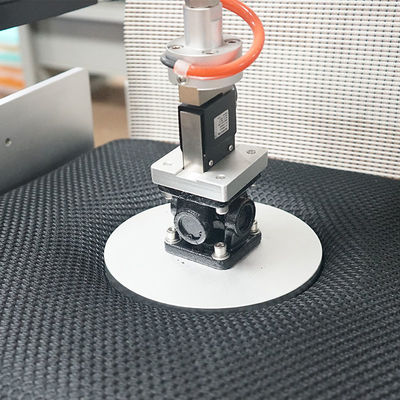

Testinrichting voor rotatietests op zitmeubelen volgens BIFMA X5.1De pneumatische testas wordt bediend door een PLC.

Algemene specificaties

Afmetingen van de machine: (W x D x H) 1680*890*1840mm

Stroombron: enkelfasig, AC220V±10%, 50/60Hz (kan worden aangewezen)

Bruto gewicht: 400 kg

Standaardkenmerken

Toepassingsnormen:

BIFMA X5.1-2017

Referentiedocument: BIFMA X5.1-2017 Swivel Test

Stoelproefstap

1. De stoel moet op een platform worden vastgezet, hetzij de stoel, hetzij het platform moet tegen rotatie worden vastgehouden.
2. Als het zitje verstelbaar is, wordt het in de maximale zitpositie ingesteld en worden alle andere verstelbare onderdelen in de normale gebruikstoestand ingesteld.
3. Op de stoel wordt een belasting van 122 kg (270 lb) geplaatst zodat het zwaartepunt van de belasting 51 tot 64 mm (2 tot 2,5 inch) voor de middellijn van de rotatieas ligt, zoals aangegeven op figuur 1.
4. De fietsinrichting moet zo worden ingesteld dat zij het laagste van de volgende waarden draait: het beschikbare rotatieruimte of 360 ° ± 10 °. Als het beschikbare rotatieruimte minder dan 360 ° is,de rotatie van de testmachine moet zodanig worden ingesteld dat het draaimechanisme de remmen raakt, maar niet overschrijdt.De rotatie kan tweerichtings of eenrichtings zijn.
5. Voor stoelen die 360 graden draaien, is een cyclus één volledige rotatie. Voor stoelen die minder dan 360 graden draaien, is een cyclus een rotatie van de ene stop naar de andere stop.
6. De stoel of het platform moet gedurende 60.000 cycli draaien met een snelheid van 5 tot 15 bewegingen per minuut.
7. Als de stoelhoogte verstelbaar is, wordt de hoogte in de laagste positie ingesteld.

Voor alle stoelen wordt de test voor nog eens 60.000 cycli voortgezet tot in totaal 120.000 cycli.
